Для выступления подготавливается презентация, где излагается основная концепция проекта, которая подтверждается в аналогах из отечественного и зарубежного опыта. Продолжительность презентации не более 5 – 10 минут.

Дипломный проект (работа) архитектора состоит:

- из эскизного проекта, который выставляется в виде демонстрационного материала;

- пояснительной части – трактата об архитектуре здания.

Выполнение проекта поэтапно контролируется кафедрой и научным руководителем, и завершается публичной защитой перед ГАК.

Защита дипломного проекта является формой государственного экзамена по специальности, проводится перед Государственной аттестационной комиссией, которой предоставляется право присвоить автору проекта квалификацию бакалавра искусства по специальности архитектура и определить качество дипломного проекта.

Во время защиты дипломант должен показать свою самостоятельность, так как, выполняя проект при консультации руководителей, он несет полную ответственность за свою работу перед Государственной комиссией. Дипломный проект должен подтвердить результаты обучения, показать общетеоретическую, архитектурно-художественную, композиционную, техническую профессиональную, и экономическую подготовку.

После защиты дипломный проект сдается на кафедру «Архитектура и дизайн» Архитектурно строительного факультета в следующем составе:

- пояснительная записка в твердом переплете (прошита),

- демонстрационные материалы на планшетах, (макет, распечатка на пленке);

- электронная версия на диске в полном объеме (рабочие и компоновочные файлы – в профессиональной программе, и компоновка в tiff или jpg), диск остается на кафедре.

Работы срезаются с планшетов (если проект выполнен в профессиональной программе – распечатка на пленке) и с пояснительной запиской сдаются в архив.

Демонстрационные материалы. Графическая часть

Оформление чертежей, то есть формат, масштаб, чертежные шрифты, линии должны выбираться согласно правилам оформления проектной документации. Рекомендуется выполнять демонстрационные чертежи с применением специальных профессиональных программ AutoCAD, ArchiCAD, Revit Architecture и др.

Дипломный проект (работа) перед ГАК выставляется в виде демонстрационных изображений, выполняемых в цвете или графике, макетов, пояснительной записки. Общий объем представляемого графического материала определяется выпускающей кафедрой и не должен превышать объема 12 планшетов, а минимальное количество – 6 планшетов размером 100 × 100 см, или 8 – 10 планшетов 75 × 75 см.

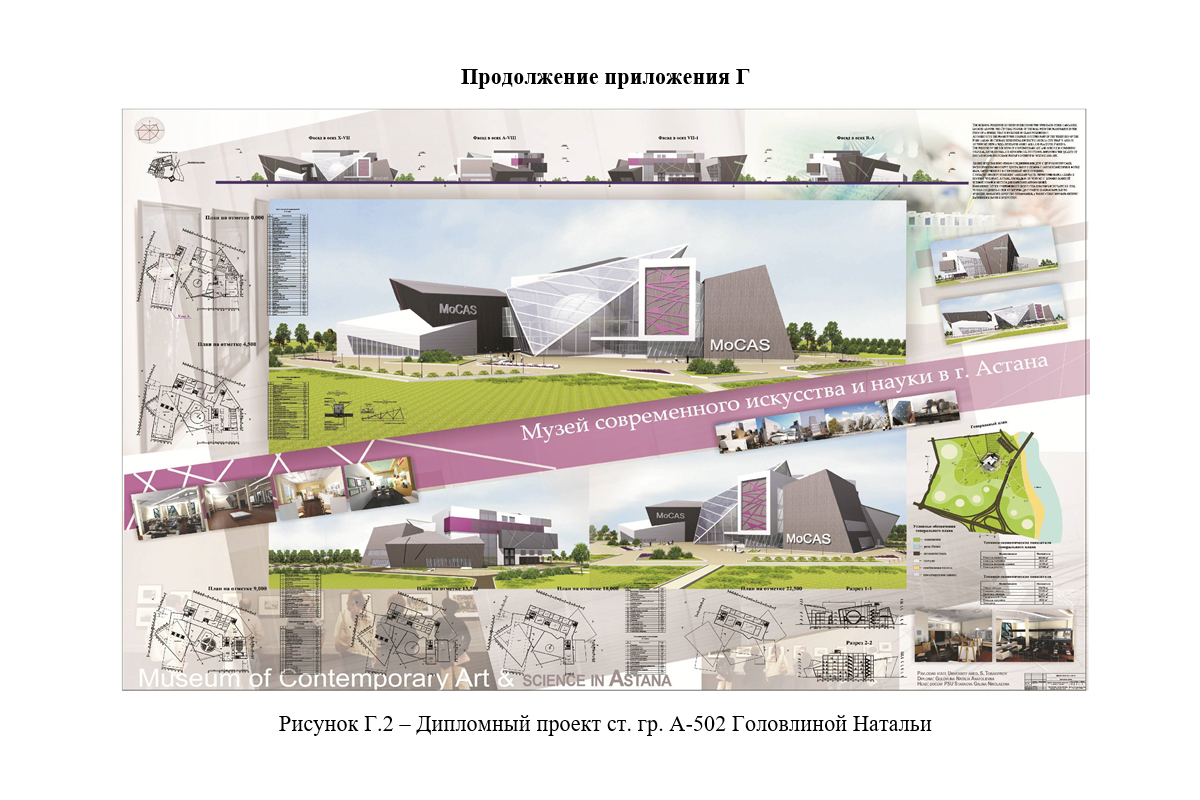

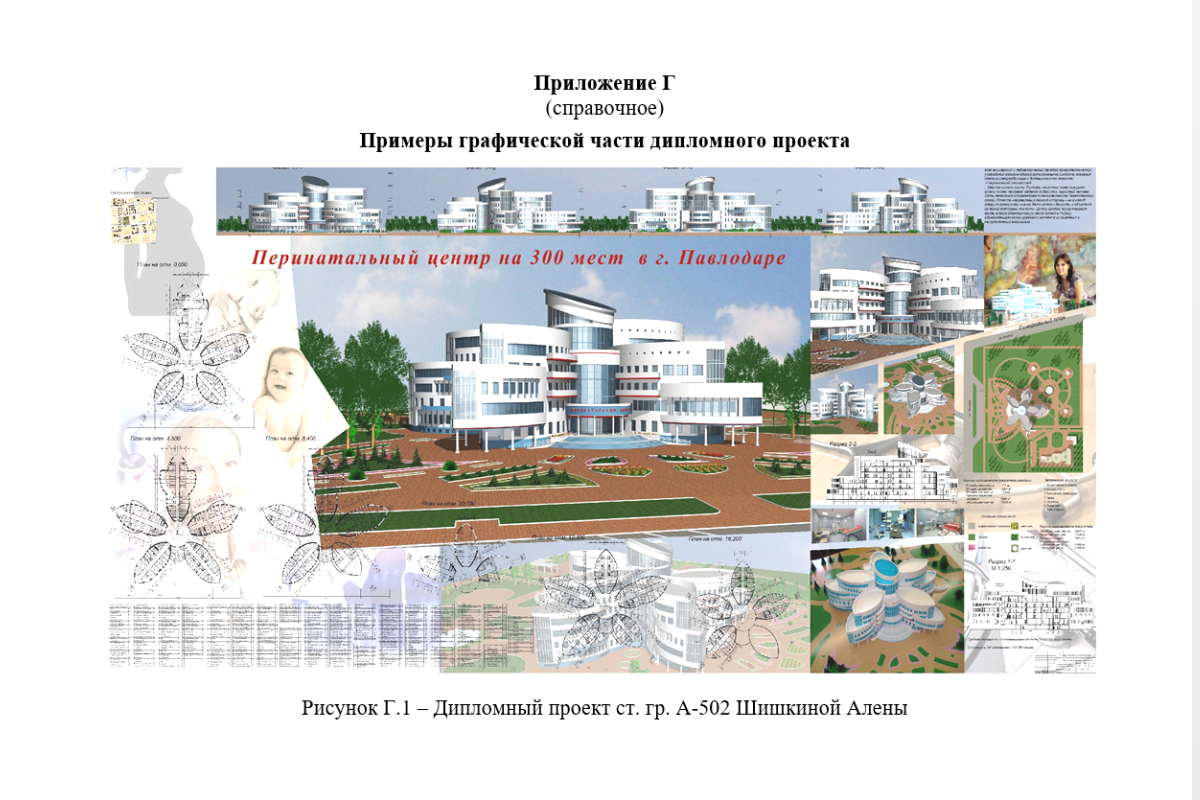

Эталон дипломного проекта, оформляемого на планшетах, приведен в приложении Г.

В графической части должны быть представлены четыре раздела:

• - градостроительный;
• - объемно-планировочное решение объекта;
• - конструктивно-технический;
• - исследовательский.

В градостроительном разделе необходимо представить:

• - ситуационную схему расположения объекта в городе;
• - схемы транспортных и функциональных связей, озеленения, функционального зонирования;
• - генеральный план размещения объекта на участке.

Генеральный план должен отражать конечный вариант планировочной организации территории. На чертежах градостроительного раздела наносят названия схем и чертежей, масштабы, розу ветров, названия улиц, необходимые пояснения, технико-экономические показатели по ГП.

В разделе объемно-планировочного решения необходимо раскрыть функциональную и композиционную структуру проектируемого объекта и представить ее в виде планов, фасадов, разрезов, деталей.

Планы здания показывают только основные. Требование – они должны полностью раскрывать функционально-конструктивное решение объекта. Расположение планов на планшетах должно соответствовать последовательности чтения чертежей от первого этажа к верхним. Планы сопровождаются необходимыми надписями, размерами и отметками, экспликациями, технико-экономическими показателями по проектируемому объекту.

Фасады здания также выполняются с нанесением отметок и надписей. Развертки фасадов с включением существующей застройки выполняются в масштабе 1:200, 1:400.

Конструктивно-технический раздел включает разрезы, решения отдельных узлов, конструктивные схемы несущего остова здания. Как правило, разрезы показывают по характерным местам: основным лестничным клеткам, эскалаторам, чтобы была возможность проследить вертикальные связи. В случае необходимости показа разреза в крупном масштабе его можно совмещать с частью фасада здания или проработкой интерьера. На разрезах проставляются отметки основных уровней здания, наносятся оси, размеры.

В исследовательском разделе представляются поисковые работы, функциональные схемы, пространственное конструирование здания (каркаса, оболочек, куполов и т.д.)

Выполняемый студентами дипломный проект (работа) включает следующие чертежи:

- генеральный план М 1:500; 1:1000;

- перспектива (аксонометрия) здания или сооружения;

- фасады здания (развертки) М 1:100, 1:200;

- планы этажей М 1:100, 1:200; 1:400;

- разрезы М 1:100, 1:200;

- конструктивные узлы и архитектурные детали М 1:20, М 1:50;

- чертежи фрагментов, схемы;

- технико-экономические показатели по проекту.

В зависимости от темы дипломного проекта объем по разделам, размещение чертежей на планшетах, выбор масштабов согласовывается с научным руководителем проекта и утверждается на кафедральном просмотре. Требования: полное раскрытие темы проекта, композиционное, графическое и цветовое единство демонстрационных материалов.

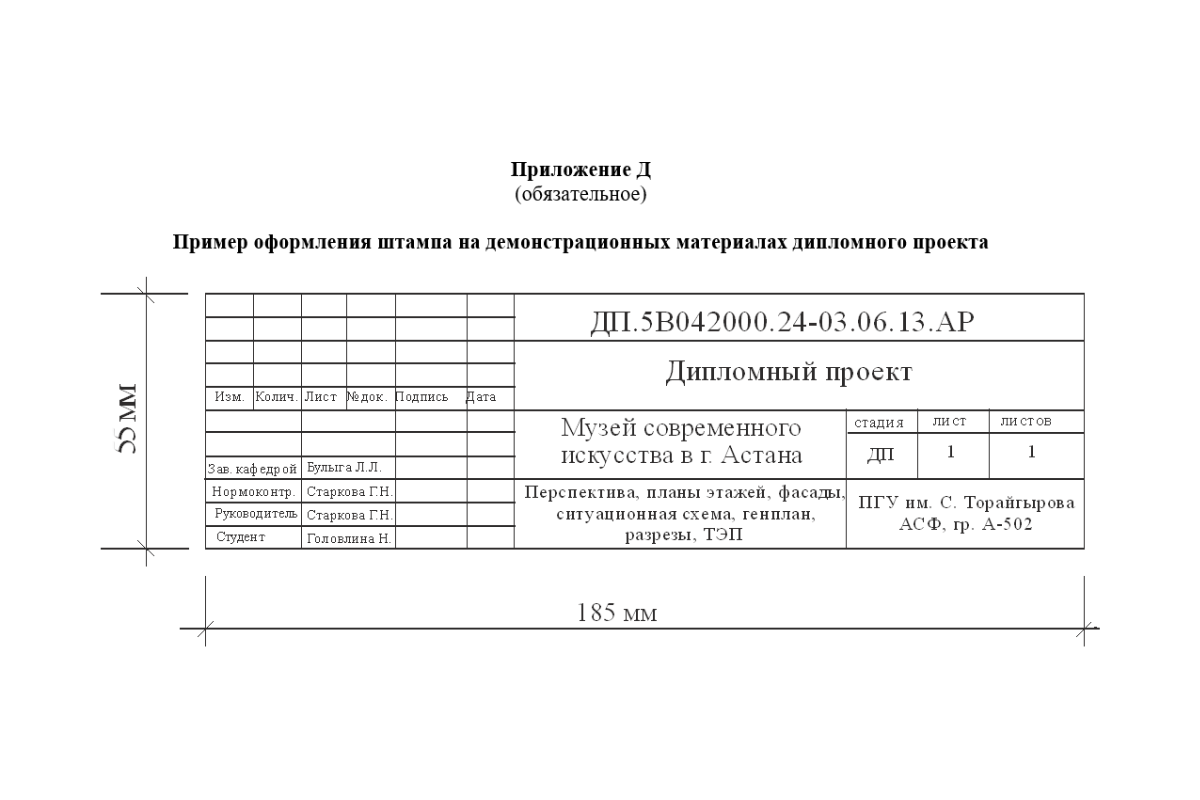

Все материалы демонстрационной части сопровождаются необходимыми надписями и размерами. Планшеты нумеруются арабскими цифрами в нижнем правом углу. На последнем планшете размещается штамп, размером 55 × 185 мм с подписью руководителя. Пример выполнения штампа приведен в приложении Д.

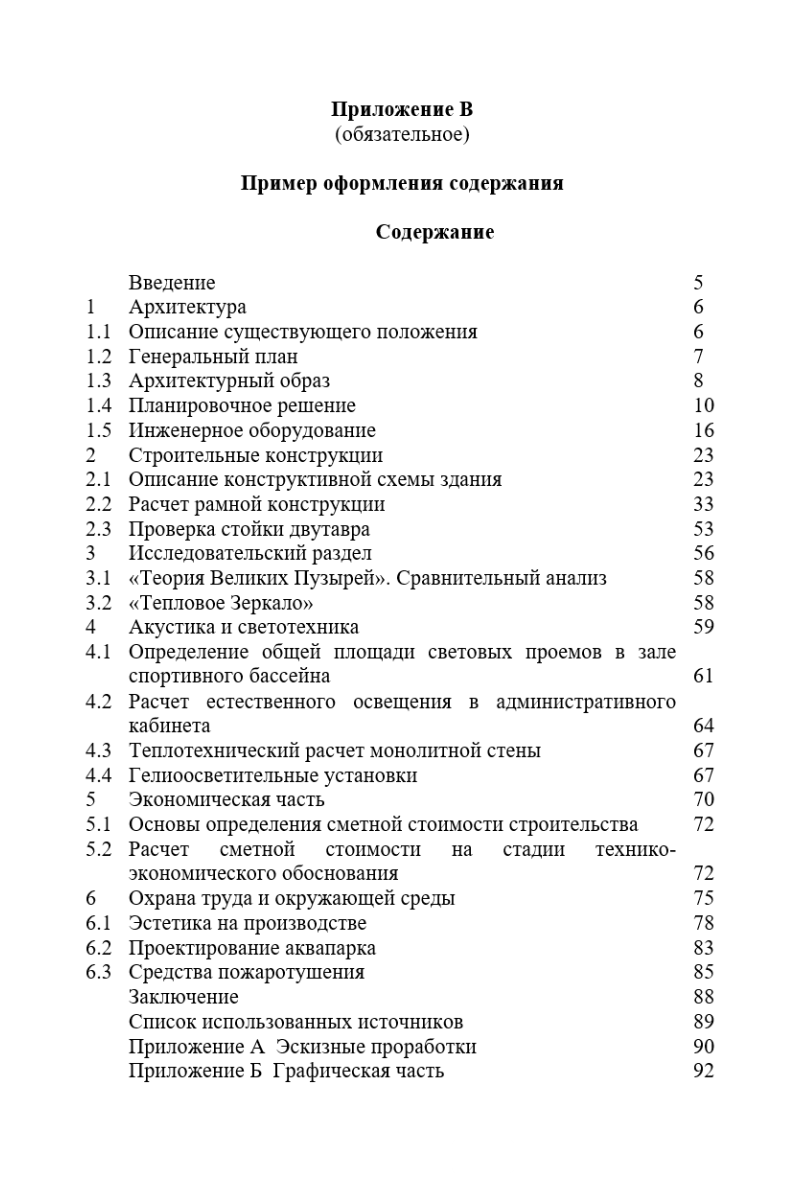

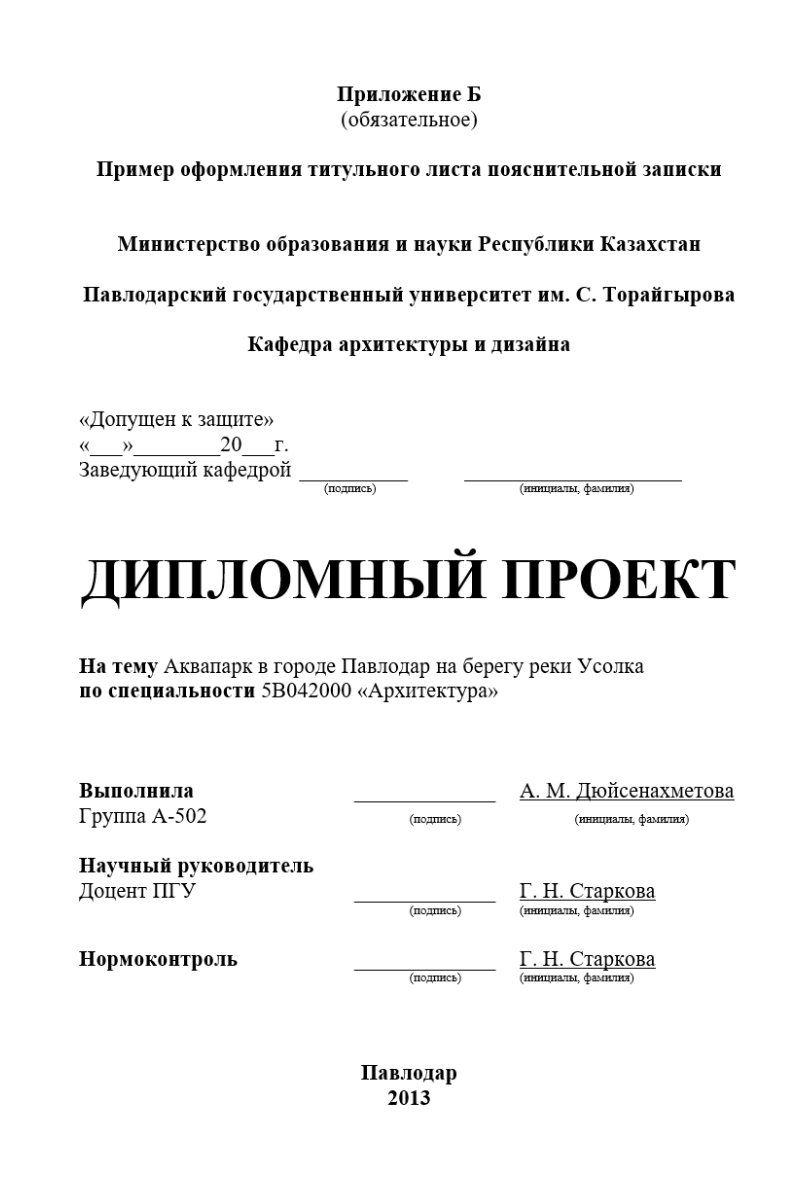

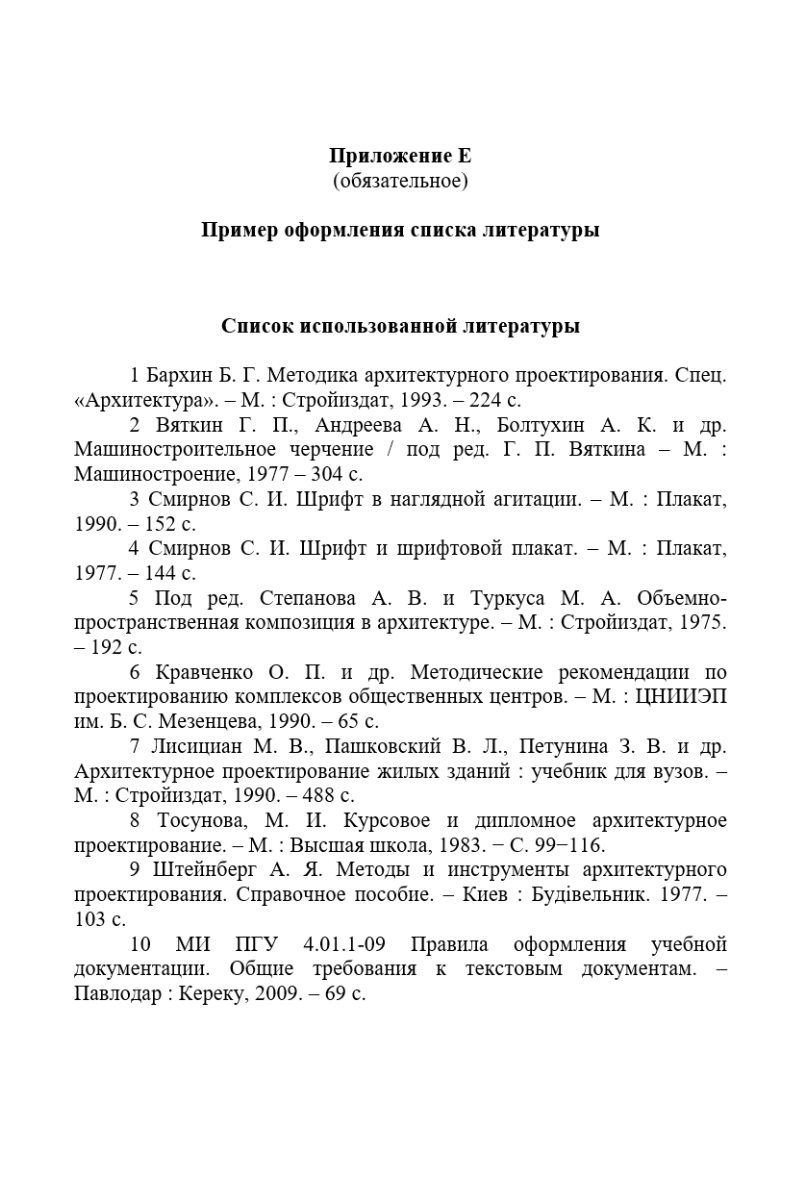

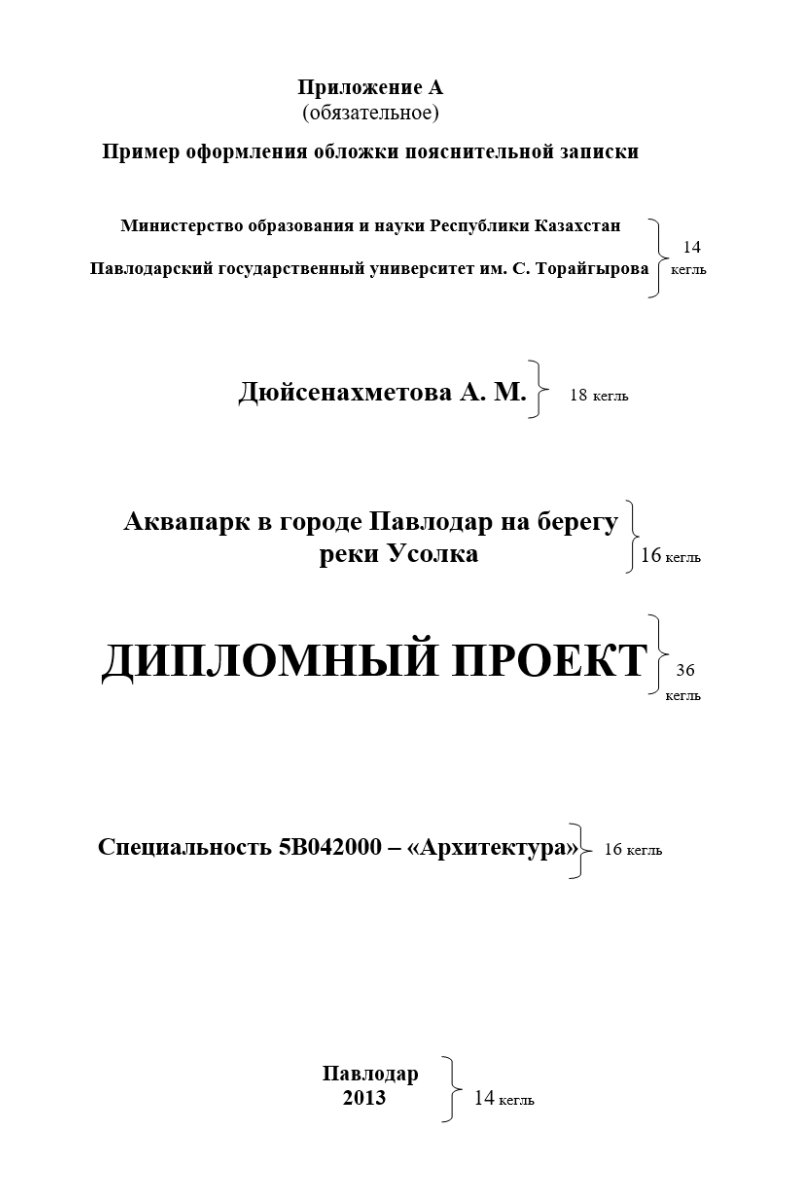

Пояснительная записка

К графическим документам пояснительной записки относятся чертежи, эскизы, схемы, таблицы, графики. Графические документы, прилагаемые к пояснительной записке должны быть выполнены на стандартных форматах А4 или А3, с угловым штампом в нижнем правом углу.

Демонстрационный макет

Демонстрационный макет выполняется в масштабе 1:50, 1:100 или 1:500, масштаб определяется индивидуально. Техника выполнения, материалы – по выбору студента (белая или цветная бумага, картон, ПВХ и т.п., на жестком основании).

За основу можно принять генеральный план участка или его часть. Желательно выполнение антуража.
