Конвективные печи - это один из старейших типов печей. Они являются как бы переходными от нефтеперегонных установок к печам радиационно-конвективного типа.

Практически в настоящее время эти печи не применяются, так как по сравнению с печами радиационными или радиационно-конвективными они требуют больше затрат как на их строительство, так и во время эксплуатации. Исключение составляют только специальные случаи, когда необходимо нагревать чувствительные к температуре вещества сравнительно холодными дымовыми газами.

Печь состоит из двух основных частей - камеры сгорания и трубчатого пространства, которые отделены друг от друга стеной, так что трубы не подвергаются прямому воздействию пламени, и большая часть тепла передается нагреваемому веществу путем конвекции.

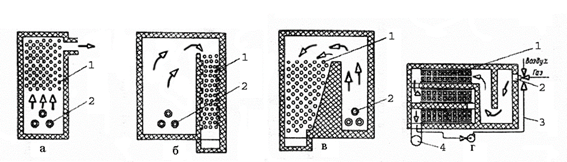

На рисунке 2.32  приведены печи конвективного типа с верхним (рисунок 2.32 (а)) и нижним (рисунок 2.32 (б, в, г)) отводом дымовых газов. Горизонтальное расположение змеевика (рисунок 2.32 (а, б и в)) позволяет сравнительно легко удалить продукт из труб и продуть их при плановых остановках печи на ремонт, в аварийных ситуациях и т.п. Вертикальное расположение змеевика позволяет значительно проще крепить и ремонтировать трубы. С целью уменьшения прогара труб конвективный змеевик отделен от топки перевальной стеной (2.32 (б, в, г)). Уменьшающееся по ходу движения дымовых газов сечение конвективной камеры обеспечивает более равномерную теплонапряженность поверхности нагрева для различных рядов труб.

Прогар труб можно снизить понижением температуры дымовых газов, поступающих в конвективную камеру, либо сжиганием топлива с большим избытком воздуха. Однако эти мероприятия резко ухудшают показатели работы печи.

1 – трубный пучок; 2 – форсунки; 3 – трубопровод для рециркуляции газов сгорания в топку;  4 – дымовая труба

Рисунок  2.32 – Печи конвективного типа
