Өндіріс шеңберіндегі электр станциясының құрылымы оның типі мен бастапқы энергия көзінің түрі, қуаты мен технологиялық ерекшеліктері негізінде қалыптасады. Цех электр станциясының негізгі құрылымдық бірлігі болып табылады. Олар энергия өндірудің жекелеген сатыларын басқаруды қамтамасыз ету қағидаты бойынша жұмыс істейді. Жылу электр станциясында, мысалы, будың кинетикалық энергиясын механикалық энергияға айналдыру жұмыстары ұйымдастырылған қазандық-турбиналық цех, ал электр цехында механикалық энергияны электр энергиясына айналдыру және т.б. суретте. 2.1 ЖЭС электр цехын ұйымдастыру схемасы ұсынылды [4].

Функционалды ерекшеліктеріне сәйкес өндірістік шеберханалар негізгі және көмекші болып бөлінеді. Негізгілері: қазандық-турбиналық (ЖЭС) электр цехы; СЭС-те гидротехникалық, машиналық және электрлік. Негізгі цехтарға қызмет көрсететін шеберханалар көмекші болып табылады, оларға жөндеу жұмыстары және жабдықтың электрлік және технологиялық сынақтары және т.б.

ЖЭС-те қосалқы цехтарға мыналар жатады: ОТ (отын тасымалдау), ХЦ (химиялық), ОЖЦ (орталықтандырылған жөндеу цехы), ЖАӨЦ (жылу автоматикасы және өлшеу цехы).

Энергия өндіретін объектінің техникалық басшылығының басында станцияның бас инженері тұр, оған станцияны техникалық пайдалану ережелерінің орындалуы үшін жауапкершілік жүктеледі. Оған барлық технологиялық цехтар, зертханалар және ӨТБ (өндірістік-техникалық бөлім) бағынады.

Электр цехының құрылымы. Автоматика, телемеханика, байланыс және өлшеу құралдарын қоса алғанда, барлық электр техникалық жабдықтар электр цехының қарауында болады. Электр цехында станцияның барлық механизмдерінің электр қозғалтқыштарын, трансформаторлық жабдықты, генераторларды, қосалқы жабдықты және екінші реттік тізбектерді сынау және жөндеу бойынша жұмыстар жүргізіледі. Ол үшін электр цехының қарамағында қосымша электр техникалық зертхана, жөндеу бөлімшелері мен шеберханалар болады.

Цехтың барлық қызметкерлері пайдалану және жөндеу жұмыстарынан тұрады.

Пайдаланушы персонал бөлінеді:

- жедел кезекшіге (кезекшіге);

-  жалпы цехтық (ауысымсыз) персонал болып бөлінеді.

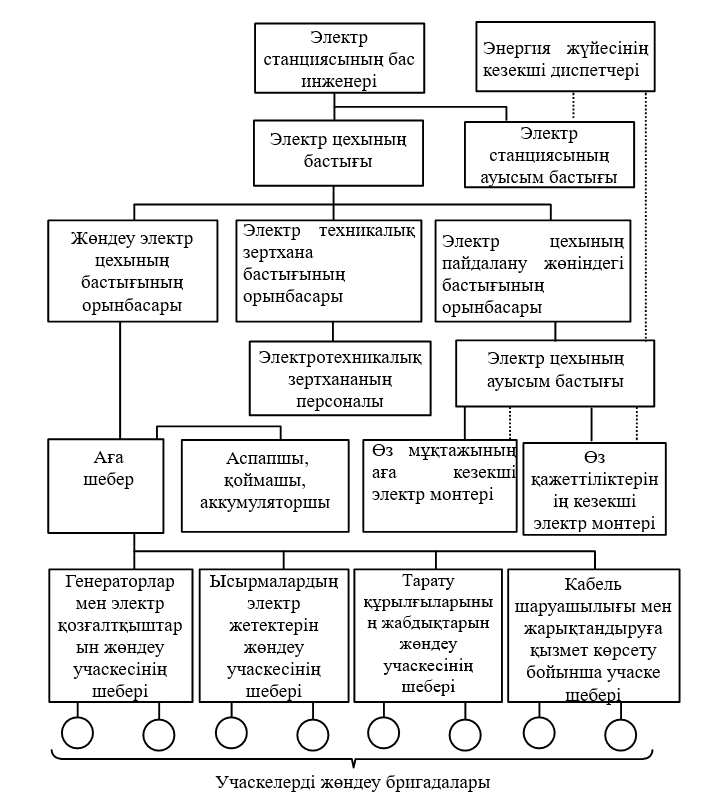

2.1 - сурет. Электр станцияларының электр цехын басқару схемасы

Электр цехының бастығы электр цехының персоналына әкімшілік-техникалық басшылықты жүзеге асырады, ал жедел қатынаста электр цехының кезекші персоналы станция ауысымының бастығына бағынады.

Шеберлер өндірістік учаскелерді басқарады және жөндеу жұмыстарын басқарады. Олар жөндеу кезінде барлық қажетті құжаттарды жүргізуге міндетті және электр цехының бекітілген учаскесінде жөндеу жұмыстарын жүргізу кезінде еңбек қауіпсіздігі мен қорғалуына толық жауапты болады.

Электр станциясын жедел басқару. Жедел персонал электр станциясы цехтарының барлық жабдықтарын ауысыммен басқаруды жүзеге асырады [5-6] .

Цех ауысым бастығының жедел бағынысында цехтың барлық жедел персоналы болады, бұл ретте цех ауысым бастығының өзі станцияға жедел басшылық жүктелетін станция ауысым бастығының тікелей бағынысында болады. Станция ауысымы бастығының барлық өкімдерін цехтардың барлық жедел персоналы сөзсіз орындауы тиіс. Станцияның ауысым бастығы әкімшілік-техникалық жағынан бас инженерге бағынады, жабдықты техникалық пайдалану жөніндегі барлық жұмыстарды бас инженермен келіседі. Сонымен қатар, жедел-кезекші инженер энергия жүйесінің диспетчеріне бағынады (сурет. 2.1).

Энергия жүйесі диспетчерінің барлық өкімдерін ауысым бастығы және электр цехының жедел персоналы станция ауысым бастығының жалпы басшылығымен орындауға міндетті.

Блоктық электр станциясындағы электр жабдықтарына қызмет көрсетудің тән ерекшелігі – энергия блогының бір бөлігіне қазандық-турбиналық цехтың арнайы дайындалған персоналы қызмет көрсетеді, электр цехының персоналы тарату құрылғыларында жедел ауысуды жүзеге асырады.

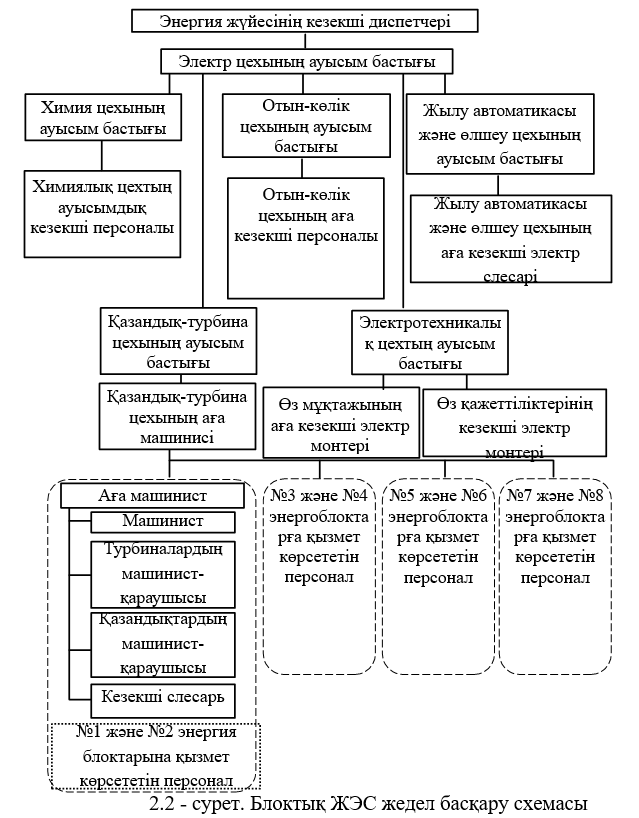

Мысал ретінде сурет 2.2 қуаты 300 МВт блоктық көмір электр станциясын пайдалануды ұйымдастыру көрсетілген.

Электр цехындағы барлық жедел жұмыстар Электр станциясының ауысым бастығының басшылығымен жүргізіледі.

Станцияның электр жабдықтарының үздіксіз және сенімді жұмысын электр цехының кезекші персоналы қамтамасыз етеді. Өзінің кезекшілігінің барлық ауысымы кезінде электр цехының персоналы өзіне сеніп тапсырылған цех учаскесінің дұрыс қызмет көрсетілуіне және қалыпты пайдаланылуына жауап береді. Кезекші электромонтерлар ауысым ішінде электр жабдықтарын бірнеше рет айналып өтуге және қарап шығуға міндетті. Ауысым бастығы сондай-ақ ауысым ішінде өзіне сеніп тапсырылған барлық жабдықтарды айналып өтуге міндетті.

Аралау жасалған кезекшілік кестесі бойынша жүргізіледі.

Электр қозғалтқыштарының жүктемесін, щетка аппаратын, дірілді, электр қозғалтқыштың элементтері мен салқындату ортасының температурасын қадағалауды, мойынтіректерді және салқындатқыш ауаны, суды ауа салқындатқыштар мен орамаларға жеткізу құрылғыларын ұстауды, сондай-ақ электр қозғалтқышты іске қосу және тоқтату жөніндегі операцияларды механизмге қызмет көрсететін цехтың кезекші персоналы жүзеге асырады [5].

Кезекші персонал қарап тексеру кезінде тексереді:

- электр жабдықтарының жұмыс режимін дұрыс жүргізу;

- жалғаулардың электр схемасына сәйкес электр жабдығын қосу;

- ескерту және авариялық сигнал беру құрылғыларының жай-күйі;

- негізгі және авариялық жарықтандыру жабдығының жай-күйі;

- корпустар, үй-жайлар және ғимараттар конструкциясы элементтерінің жарамдылығы;

- өрт сөндіру құралдары мен электрден қорғау құралдарының болуы және т. б.

Электр жабдығын авариялық немесе автоматты ажырату кезінде, жауын-шашынның көп түсуі және ауа температурасының күрт өзгеруі кезінде кезектен тыс тексеру міндетті болып табылады. Электр жабдығын арнайы (түнгі) тексеру арқылы түйіспелердің қатты қызу және жоғары тәждеу нүктелері анықталады. Қарап тексерулерден кейін барлық ескертулер мен нәтижелер электр станциясының ауысым бастығына баяндалуы және жедел журналда тіркелуі тиіс.

Өзінің кезекшілігі кезінде персонал:

- электр жабдықтарының жұмыс істеуінің үнемді, үздіксіз және сенімді режимін қамтамасыз ету мақсатында аспаптар бойынша негізгі көрсеткіштердің өзгеруін бақылау;

- ТҚ-да және ҚН қалқанында жедел ауыстырып қосуды орындау;

- жұмыс орындарын дайындау және жөндеу персоналын жөндеу және профилактикалық операцияларды жүргізу бойынша жұмысқа жіберу;

- электр жабдықтарын іске қосу және тоқтату;

- авариялардың алдын алу және оларды жою жөніндегі операцияларға қатысу.
