Аппараттың осы түрінің ерекшелігі – жылу алмасу түтіктері батырылатын контейнер қорапшасының болуы. Тартпада су сияқты салқындатқыш орта бар. Осы типтегі қондырғылар тоңазытқыш немесе конденсатор-тоңазытқыш ретінде қолданылады. Катушкалар мен секциялық құрылғыларды ажыратыңыз. Бір ағынды суға батырылатын конденсатор-салқындатқыштың негізгі құрылымы 1.34-суретте көрсетілген. Жылу алмасу беті дәнекерлеу арқылы немесе фланецтермен жалғанған құбырлардан тұрады; бір құбырдан екіншісіне өту егіздердің көмегімен жүзеге асырылады. Салқындатылған ағын берілген көлденең қатарда орналасқан құбырлар арқылы дәйекті түрде өтеді, содан кейін ол келесі қатардың құбырларына өтеді және т.б.

Салқындату ағынының үлкен ағынымен гидравликалық кедергісін төмендету үшін коллекторлық катушкалар салқындатқыштары қолданылады, оларда салқындатылған ағын арнайы коллекторды пайдаланып бірнеше параллель ағындарға бөлінеді. Коллекторлық аппараттың төменгі ағынды гидравликалық кедергісі ағынның жылдамдығын және жолдың ұзындығын азайту арқылы жүзеге асырылады.

Мұндай аппаратты конденсатор-тоңазытқыш ретінде қолданған жағдайда, ішінара немесе толық конденсацияға байланысты ағынның көлемі күрт азаяды, ауыспалы саны бар коллекторлық суасты құрылғылары қолданыла алады. Негізінен булар қозғалатын аппараттың басында параллель ағындардың саны будың конденсациясы аяқталған және конденсат салқындатылған бөлігіне қарағанда көп болуы мүмкін. Мұндай құрылғы аппараттың жылу эффектісін жоғарылатуға пайдалы, өйткені олардың бүкіл жүрісі бойынша ағындардың бастапқы санын сақтай отырып, аппараттың соңғы бөлігіндегі конденсаттың қозғалу жылдамдығы аз болып шығуы мүмкін, демек, аппараттың осы бөлігіндегі жылу беру коэффициенті төмен болады. Конденсаторлы ортадағы ағындар санын азайту үшін орынды дұрыс таңдамау гидравликалық қарсылықтың жоғарылауына әкелуі мүмкін екенін есте ұстаған жөн, кейбір қолданыстағы қондырғыларда.

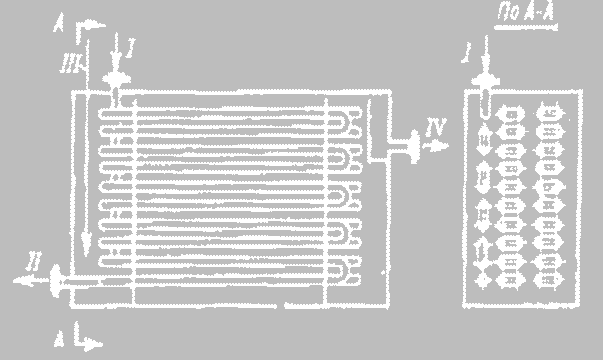

I – мұнай өнімдерінің булары; II – салқындатылған мұнай өнімі; III – суық су; IV – қыздырылған су



1.34-сурет – Бір ағынды суасты иректүтікті конденсатор-тоңазытқыштың схемасы



Аппараттың бұл түрінің кемшіліктеріне олардың көлемділігі және металдың көп тұтынылуы жатады. Сонымен қатар, қорапта судың өтуіне арналған еркін көлденең қимасы үлкен, нәтижесінде судың қозғалу жылдамдығы төмен және катушка қабырғаларынан суға жылу беру коэффициенттері аз болады.
