Құбырлы пештердің әртүрлі конструкциялары бар, олар жылу беру әдісімен, жану камераларының саны мен формасымен, радиация аймағындағы секциялардың (камералардың) санымен, алау мен құбырлардың осьтерінің салыстырмалы орналасуымен, отынды жағу әдісімен, құбырларды сәулелендіру түрімен, жылытылатын өнім ағындарының санымен, радиантқа қатысты конвекциялық камераның орналасуымен, Радиант және конвекциялық құбырлардың ұзындығымен ерекшеленеді. Құбырлы пештердің негізгі сипаттамалары-пештің өнімділігі, пайдалы жылу жүктемесі, қыздыру бетінің жылу сыйымдылығы және пештің тиімділігі.

Пештерді логикалық ретпен жіктеу үшін маңыздылық дәрежесі бойынша негізгі және табиғи негіздер келесі белгілер болып табылады (2.1-сурет).

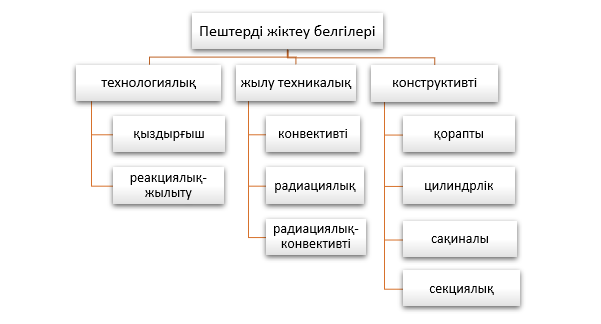

2.1-сурет – Пештердің жіктелуі



Технологиялық белгілері.

Технологиялық мақсатқа сәйкес қыздыру және реакциялық қыздыру пештері ерекшеленеді.

Жылыту пештері шикізатты жылытуға және ішінара немесе толық буландыруға арналған. Оларға мұнай мен мазут айдау, мұнайды тұрақтандыру, каталитикалық крекинг, риформинг, кокстеу, каталитикалық дегидрлеу және полимерлеу қондырғыларының пештері (шығарылатын реакциялық камераларда) және басқалар жатады.

Қыздыру-реакция пештері шикізатты жылытуға және оған эндотермиялық реакциялар үшін қажет жылу беруге арналған. Оларға термиялық крекинг, пиролиз, құбырлы сусыздандыру реакторлары кіреді;

Отынды жағу әдісіне сәйкес құбырлы пештер үш негізгі түрге бөлінеді:

- отынды алаулы жағумен;

- оттықтың сәулелі қабырғаларымен;

- еден жалынымен.

Жылу техникалық белгілері

Жанармайдың жану өнімдерінен өңделген шикізат ағынына жылу беру әдісіне сәйкес құбырлы пештер бөлінеді:

- конвективті;

- радиант;

- радиант-конвективті.

Конвективті пештерде жалпы жылу мөлшерінің 80 %-на дейін конвекция арқылы беріледі, ал қалған жылу радиациямен беріледі. Осы типтегі пештерде жылу алмасудың жұмсақ шарттары қамтамасыз етіледі (құбыр қабырғасы мен қайта өңделетін өнім арасындағы температура айырмашылығы аз). Радиант-конвективті типтегі пештерде жылу мөлшерінің 40–60 % радиациямен, ал қалғаны конвекция арқылы беріледі. Радиантты пештерде жылудың негізгі мөлшері радиациямен беріледі. Конвекция камерасы мұнда көмекші мәнге ие.

Құрылымдық белгілері.

Раманың пішіні бойынша:

а) кең камералы, тар камералы қораптық (жазық немесе көлбеу күмбезі бар) (2.2-сурет);

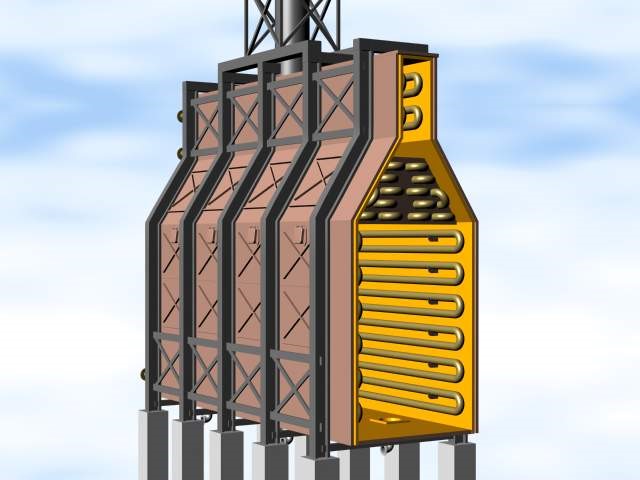

2.2-сурет – Жақтаудың қорап тәрізді пішіні



б) цилиндрлік;

в) сақиналы;

г) секциялық.

Пештің конфигурациясы және камералардың өзара орналасуы құбыр экрандарының пештің Жарық камерасына орналастырылуын анықтайды.

Құбырлар Арка, бүйір, алдыңғы және алдыңғы қабырғаларды, сондай-ақ пештерді қорғайды. Бір қатарлы және екі қатарлы экрандар бар. Суретте раманың қорап тәрізді пеш көрсетілген.

Радиация камераларының саны бойынша:

а) бір камералы;

б) екі камералы;

в) көп камералы.

Құбыр имек түтiгiнің орналасуы бойынша (2.3-сурет):

а) көлденең;

б) тік.

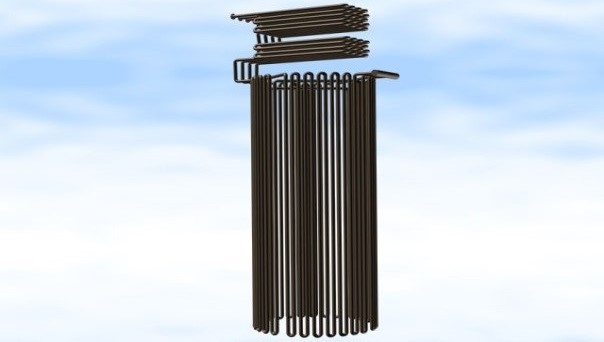

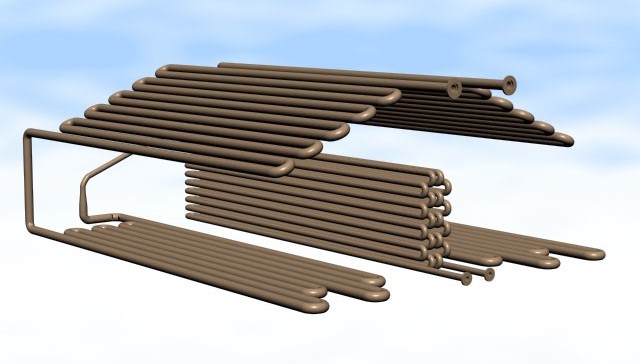

2.3-сурет – Құбыр имек түтiгiнің орналасуы



Жанарғылардың орналасуы бойынша:

а) бүйір;

б) табандық.

Отын жүйесі бойынша:

а) сұйық отынмен (Ж);

б) газ тәрізді отынмен (Г);

в) сұйық және газ тәрізді отынмен (Ж+Г).

Отынды жағу тәсілі бойынша:

а) алау;

б) жалынсыз жағу.

Түтін мұржасының орналасуы бойынша:

А) құбырлы пештен тыс;

б) конвекция камерасының үстінде (2.4-сурет).

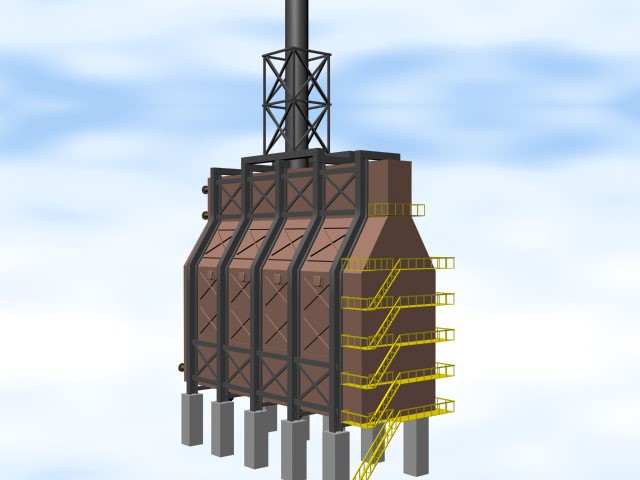

2.4-сурет – Конвекция камерасының үстіндегі мұржаның орналасуы



Түтін газдарының қозғалыс бағыты бойынша:

а) газдардың жоғары ағынымен;

б) газдардың төмен ағынымен;

в) газдардың көлденең ағынымен.

Түтін газдарының төмен ағынымен тоқырау аймақтарының ықтималдығы төмендейді, сондықтан жылу берудің жоғары тиімділігі қамтамасыз етіледі.
