Конвективті пештер-пештердің ең көне түрлерінің бірі. Олар мұнай айдау қондырғыларынан радиациялық конвективті типтегі пештерге ауысады.

Іс жүзінде қазіргі уақытта бұл пештер қолданылмайды, өйткені радиациялық немесе радиациялық конвективті пештермен салыстырғанда олар оларды салу үшін де, пайдалану кезінде де көп шығындарды қажет етеді. Ерекшелік тек температураға сезімтал заттарды салыстырмалы түрде суық түтін газдарымен жылыту қажет болған кезде ғана болады.

Пеш екі негізгі бөліктен тұрады – жану камерасы және түтік кеңістігі, олар бір-бірінен қабырға арқылы бөлінеді, сондықтан құбырлар тікелей жалынға ұшырамайды және жылудың көп бөлігі конвекция арқылы жылытылатын затқа беріледі.

2.32-суретте жоғарғы (2.32-сурет (А)) және төменгі (2.32-сурет (б, в, г)) түтін газын шығаратын конвективті типтегі пештер көрсетілген. Катушканың көлденең орналасуы (2.32-сурет (A, B және B)) өнімді құбырлардан алып тастауды және пештің жоспарлы жөндеу жұмыстары кезінде, төтенше жағдайларда және т.б. үрлеуді жеңілдетеді. Құбырлардың күюін азайту мақсатында конвективті ирек құбыр оттықтан асу қабырғасымен (2.32-сурет (б, в, г)) бөлінген. Түтін газдарының қозғалысы бойынша конвективті камераның қимасы құбырлардың әртүрлі қатарлары үшін қыздыру бетінің біркелкі жылу кернеуін қамтамасыз етеді.

Прогар құбырларды төмендетуге болады, ауа температурасының төмендеуіне түтін газдарының түсетін конвективную камерасына, не өртеу отын үлкен артықшылығынан ауа. Алайда, бұл шаралар пештің жұмысын күрт нашарлатады.

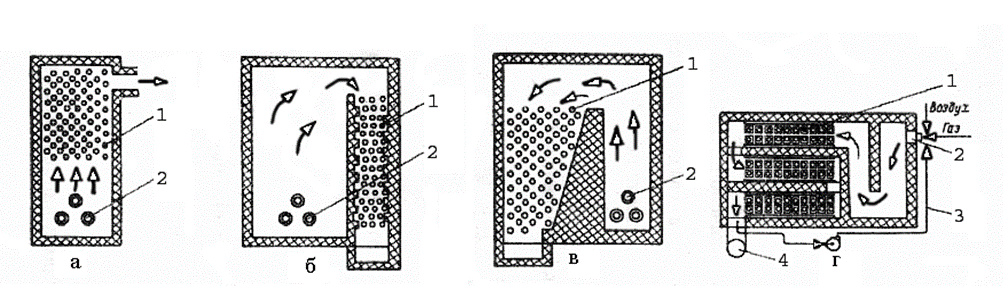

1 – құбыр шоғы; 2 – форсункалар; 3 – жану газдарын оттыққа рециркуляциялауға арналған құбыр; 4 – түтін құбыры



2.32-сурет – Конвективті типтегі пештер
