Радиациялық пештер заттарды төмен температураға дейін (шамамен 300 °С дейін) қыздырғанда, олардың саны аз болған кезде, құндылығы төмен арзан отынды пайдалану қажет болған кезде және пешті салуға жұмсалатын шығындардың төмендігіне ерекше мән берілген жағдайларда қолданылады.

Радиациялық пеште қыздырылған зат өтетін барлық құбырлар жану камерасының қабырғаларына орналастырылған. Сондықтан радиациялық пештерде жану камерасы конвективті пештерге қарағанда әлдеқайда көп.

Барлық құбырлар жоғары температураға ие газ тәрізді ортаға тікелей ұшырайды. Бұл қол жеткізіледі:

- пештің жылу берілуінің жалпы ауданын азайту, өйткені бірдей орта температурасында (әсіресе осы ортаның жоғары температурасында) радиация арқылы құбырлар аймағының бірлігіне берілетін жылу мөлшері конвекция арқылы берілетін жылу мөлшерінен едәуір көп;

- құбырлы катушкалардың артындағы төсеніштің жақсы сақталуы, өйткені оның температурасы төмендейді, біріншіден, оның бір бөлігін құбырлармен тікелей жабу арқылы, екіншіден, суық құбырларға төсеу арқылы жылу беру арқылы.

Әдетте барлық қабырғалар мен аркаларды құбырлармен жабу іс жүзінде мүмкін емес, өйткені бұл ашық беттердің жылу шығаруымен шектеледі, нәтижесінде құбырлардың ауданы бірлігіне берілетін жылудың жалпы мөлшері азаяды. Мысалы, текше пештерінің қазіргі түрлерінде тиімді ашық беттің пештің жалпы ішкі бетіне қатынасы 0,2–0,5 аралығында болады. Құрылымның қарапайымдылығы мен құбырлардың үлкен жылу жүктемесіне байланысты таза радиациялық пештер берілетін жылу бірлігіне ең төмен шығындарға ие.

Алайда, олар жылу жану өнімдерін пайдалануға мүмкіндік бермейді, бұл радиациялық-конвективті пештердің y орын алады. Сондықтан радиациялық пештер аз жылу тиімділігімен жұмыс істейді.

Радиациялық типтегі пештердің схемалық схемалары 2.41-суретте көрсетілген. Бұл пештердің жалпы жетіспеушілігі-конвективті түтіктердің болмауына байланысты төмен тиімділік, бұл шығатын газдармен (пештен шығатын түтін газдарының жоғары температурасы) үлкен жылу жоғалуына әкеледі. Осы типтегі пештерде біршама жоғары тиімділік өнімдерді төмен температураға дейін қыздырғанда және құбырларды жылыту бетінің төмен жылу кернеуінде немесе пештен кейін түтін газының жылуын жою кезінде алынады.

Құбырлар тік орналасқан пештер (2.41-сурет (а, б)) газ тәрізді отынмен жұмыс істеуге бейімделген. Олар басқа пештерге қарағанда аз орын алады. Бұл пештер үшін құбырларды ауыстыру алаңы қажет емес, өйткені құбырлар түтін құбырының жоғарғы бөлігіне орнатылған электр тогының көмегімен жоғары қарай тартылады. 2.41 (а) суретте көрсетілген пештің төбесінің астында 3 Металл конус орнатылған, ол жылуды құбырлардың жоғарғы бөліктеріне сәуле шығарады, бұл радиациямен жылу беруді күшейтеді және құбырлардың ұзындығы бойымен біркелкі қыздыру дәрежесін арттырады.

Жылу шығаратын конус болмаған кезде Саңылаулар мен құбырлардың осьтерінің параллель орналасуы (2.41-сурет (б)) құбырлардың ұзындығы бойынша айтарлықтай біркелкі емес қызуына әкеледі. Пештің артықшылығы (2.41-сурет (в)) (2.41-сурет (а)) - бұл түтін газының жылуын жою мүмкіндігі.

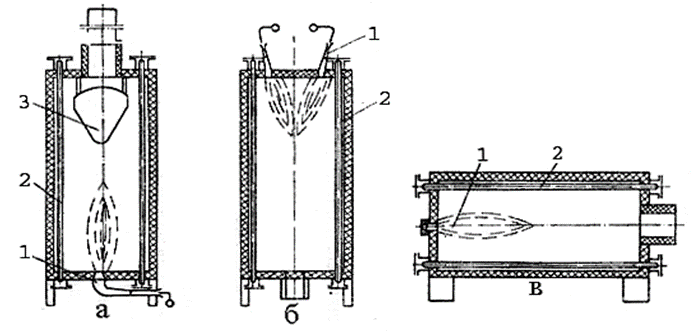

1 – саптама; 2 – құбырлы катушка; 3 – жылу шығаратын металл конус



2.41-сурет – Радиациялық типтегі құбырлы пештер (бойлық бөлімдер)



Құбырлардың көлденең орналасуы бар радиантты пештің артықшылығы (2.41-сурет,в) оны орнату және жөндеу оңай және қол жетімді.
