В обязанности руководителей курсовых проектов, курсовых работ, расчетно-графических работ входит:

- выдача задания;

- становление и назначение заданий и объемов всех разделов курсового проекта;

- разработка календарного графика работы на весь период, осуществление текущего контроля;

- рекомендация студенту необходимого перечня литературы, типовых проектов, справочных и архивных материалов.

Задание должно содержать описание исходного материала и источников, перечень разрабатываемых вопросов, перечень графического материала, рекомендуемой литературы, типовых проектов, справочных и архивных материалов. В разделах руководитель устанавливает задания, требующие консультации узкопрофильных специалистов, а также устанавливает в календарном графике работы сроки периодического отчета обучающихся  по выполнению курсовой работы. В эти сроки обучающийся обязан отчитываться перед руководителем.

Правила оформления пояснительной записки должны соответствовать требованиям, изложенным в рекомендациях по курсовому  проектированию, построения пояснительной записки и оформления чертежей.

3.1 Содержание и структура курсового проекта, курсовой работы, расчетно-графической работы

Рекомендуемый объем пояснительной записки составляет 65–95 страниц, (не менее 10 и не более 25 страниц текста, посвященного только решениям общих проблем в области строительных материалов, строительных конструкций, архитектуры, дизайна и т.д.).

Графическая часть курсового проекта обучающихся, у обучающихся строительных специальностей - чертежи А 2 или А3, по каждому разделу курсового проекта  это климатология и теплотехнический расчет (подбор и конструирование ограждающих материалов и схема расположения и конструирование ограждающих материалов и конструкций зданий и сооружений, светотехника и светотехнический расчет (расчет естественного  и искусственного освещения, подбор строительных материалов, их цветовой гаммы и т.д.)) и акустика (акустический расчет помещений и подбор строительных материалов для по результатам  данного  вида расчета). Кроме этого студенты могут дополнительно представить графическую часть в альбоме формата А3 и презентацию проекта на цифровом носителе.

Основная надпись, приведенная в приложении, вычерчивается также на графической части  дипломных проектов (работ) дизайнеров.

Структурными элементами пояснительной записки  курсовых работ всех обучающихся являются:

- обложка;

- титульный лист;

- задание;

- содержание;

- введение;

- основная часть;

- заключение;

- список использованной литературы;

- приложения (схемы, таблицы, распечатка графической части курсового проекта на формате А3, другие аналитические материалы);

- перечень условных обозначений, символов, терминов (при необходимости).

Содержание курсового проекта (работы) должно включать введение, порядковые номера и наименования всех разделов и подразделов, заключение, список использованной литературы, приложение с указанием номеров страниц, с которых начинаются элементы курсового проекта (работы).

Обоснование принятого решения излагается в разделах пояснительной записки, которая должна состоять из пяти разделов:

- архитектурный – новые технологии и тенденции в архитектурном и дизайнерском проектировании с учетом климатических, светотехнических и акустических решений того или иного объекта архитектуры и строительства;

- конструктивный – современные материалы и конструкции в архитектуре и дизайне, а также необходимые конструктивные чертежи и расчеты (по заданию руководителя);

- теплотехническая  часть – теплотехнический расчет здания или сооружения, отдельных его конструкций и элементов (по заданию руководителя);

- архитектурная светотехника – светотехнический расчет, то есть расчет естественного и искусственного освещения помещений зданий и сооружений (по заданию руководителя);

- акустика – акустический расчет помещений здания или сооружения (по заданию руководителя).

При необходимости могут быть введены подразделы или пункты в разделе.

3.2 Обложка, титульный лист

Обложка не нумеруется, первой страницей пояснительной записки является титульный лист. На титульном листе номер страницы не проставляется. Ограничительный гриф, расположенный под названием факультета включает в себя шифр специальности, код факультета, номер варианта о закреплении темы курсовой работы, год защиты и аббревиатуру документа (ПЗ – пояснительная записка).

Обложка выполняется в соответствии с приложением А.

На титульном листе курсового проекта, размещаются подписи разработчика, руководителя, нормоконтролера и обучающегося..

Вторая страница – задание с подписями руководителя курсового проекта (работы, ргр):

Титульный лист включают в общую нумерацию страниц. Номер страницы на титульном листе не проставляют.

Титульный лист оформляется в соответствии с приложением Б (в соответствии с МИ ПГУ 4.01.3-09. «Правилами оформления учебной документации Общие требования к текстовым документам», образец см. на стенде кафедры).

3.3 Задание

Задание на выполнение курсового проекта выдается студенту научным руководителем курсового проекта. В задании фиксируются основные исходные данные по проектированию, на котором необходимо разместить проектируемый объект, решаются вопросы графических и макетных способов оформления проектной документации, использования формообразования, цвета, стиля в проектировании объектов дизайна, производится анализ ситуации задаются количественные показатели (состав проекта  и т. д.). Руководитель курсового проекта совместно со студентом в начале курсового проектирования составляют календарный план курсового  проектирования с указанием основных контрольных сроков выполнения проекта:

- выдача задания;

- утверждение чертежей и компоновка;

- выполнение проекта согласно СНиП и чертежей в программе ArchiCad, 3DMax, Corel Draw и др;

- пояснительная записка;

- предзащита;

- полная готовность, защита.

3.4 Содержание

В содержании последовательно перечисляются все заголовки разделов, подразделов и приложений с указанием номера страницы, с которых они начинаются. Содержание включают в общую нумерацию листов пояснительной записки.

Слово «Содержание» записывают в виде заголовка (симметрично тексту) с прописной буквы.

Наименования, включенные в «Содержание», следует писать строчными буквами, начиная с прописной.

3.5 Введение

Введение размещают перед основным текстом на отдельной странице.

Введение раскрывает практическую актуальность вопросов, должно охарактеризовать проблему, к которой относится тема курсового проекта, курсовой работы, расчетно-графической работы

Обоснование выбора темы: отвечайте на вопросы: «Почему на сегодняшний день выбранная тема вашего курсового проекта, является актуальной?»  необходимо обосновать выбор темы, её новизну, актуальность и практическую ценность. В этом подразделе студент ставит цели и задачи курсового проекта, пытается решить проблему её изучаемости и применения, раскрывает предложенную модель объекта (собственная концепция).

Во введении следует изложить очередные задачи в области дальнейшей разработки проблемы и ожидаемые результаты.

3.6 Основная часть

Основной текст следует делить при необходимости на разделы, подразделы, пункты и подпункты. Каждый пункт должен содержать законченную информацию.

3.6.1 Описание существующего положения:

а) характеристика проектной деятельности проектировщика по производству современных композитных материалов, изделий и конструкций, проектировщика жилых, общественных, промышленных и сельскохозяйственных зданий и сооружений, архитектора-проектировщика, дизайнера-проектировщика  в различных отраслях экономики основные понятия, связанные с направлениями проектирования, его средства и специфика;

б) основы и факторы, влияющие на конструирование и моделирование строительных материалов, изделий и конструкций, объектов архитектуры, строительства и дизайна  в различных областях применения  и их характеристики;

в) дается обоснование места размещения объектов по производству строительных материалов, изделий и конструкций, объектов производства зданий и сооружений, объектов архитектуры и дизайна, данные о проектной мощности, функциональный, композиционный анализ аналогичных объектов с учетом изменений современных требований и условий эксплуатации;

г) ставятся цели и задачи, которые необходимо решить, раскрывается предложенная Вами модель объекта (собственная концепция).

3.6.2 Архитектурно-конструктивный раздел :

а) углубленные предпроектные исследования;

б) актуальность и новизна исследовательской работы;

в) создание архитектурно-строительных объектов со строго заданными параметрами и функциями по требуемым параметрам согласно СНиП по теплотехнике, светотехнике и акустике, а также требования к качеству конечного результата;

г) исследовательские технологии, применяемые в архитектурном и строительном проектировании при выполнении курсового проекта согласно задания , изучение путей достижения запланированного результата;

д) исследование на заданную тему, сделанное на основе критического обзора литературных источников;

е) выбор параметров заданных архитектурно-строительных объектов, поиск креативных архитектрно-конструктивных, современных строительных материалов с высокими энергоэффективными характеристиками (теплоустойчивость, влагопроницаемость, воздухопроводность, светопроницаемость, звукопоглощение и т.д.) и дизайнерских решений в части проектирования пространственно-предметной среды;

ж) предложение по выбору материалов конструкций и отделочных материалов помещений, перечень основных конструкционных материалов, составление сводных данных и показателей на основе расчетов по теплотехнической, светотехнической и акустической разделов курсового проекта;

з) обоснование и характеристика формообразующих элементов архитектурных, дизайнерских и конструктивных объектов, их назначение, функционирование, конструктивные параметры, учет эргономических требований;

и) разработка предметно-пространственной среды, удовлетворяющей потребности социума.

3.6.3 Архитектурная теплотехника, светотехника и акустика:

а) включает теплотехнический, акустический и светотехнический расчеты, а также схемы и последовательность размещения и толщины проектируемых и используемых строительных материалов и элементов компоновки ограждающих конструкций, расчеты размеров оконных проемов при естественном освещении а также светового и акустического оборудования;

б) содержит описание природно-климатических условий;

в) решаются задачи климатологии: теплоизоляция, естественного и искусственного освещения, инсоляция, ориентация, проветривание;

г) освещения рабочих поверхностей или помещений, при боковом, верхнем или комбинированном освещении при освещении естественным и искусственным светом (определяется заданием).

д) расчеты (по заданию научного руководителя) должны выполняться на базе современных программных продуктов, используемых передовыми предприятиями, фирмами и проектными организациями (обязательно указывать название использованных программных материалов) и используемой литературы.

е) сравнение показателей курсового проекта с показателями аналогичных объектов, если таковые имеются.

ж) приложения к пояснительной записке, включающих расчеты, таблицы и др.

3.7 Требования по оформлению

3.7.1 Требования по оформлению текста пояснительной записки

Текст пояснительной записки оформляется в соответствии с МИ ПГУ 4.01.3-09. «Правила оформления учебной документации. Общие требования к текстовым документам». Ниже приведены основные требования.

Поля:

- верхнее – 20 мм;

- нижнее – 20 мм;

- левое – 30 мм;

- правое – 10 мм;

- абзац – 1,0 см;

- межстрочное расстояние – одинарный интервал;

- шрифт Times New Roman – кегль 14.

Текст выравнивается по ширине.

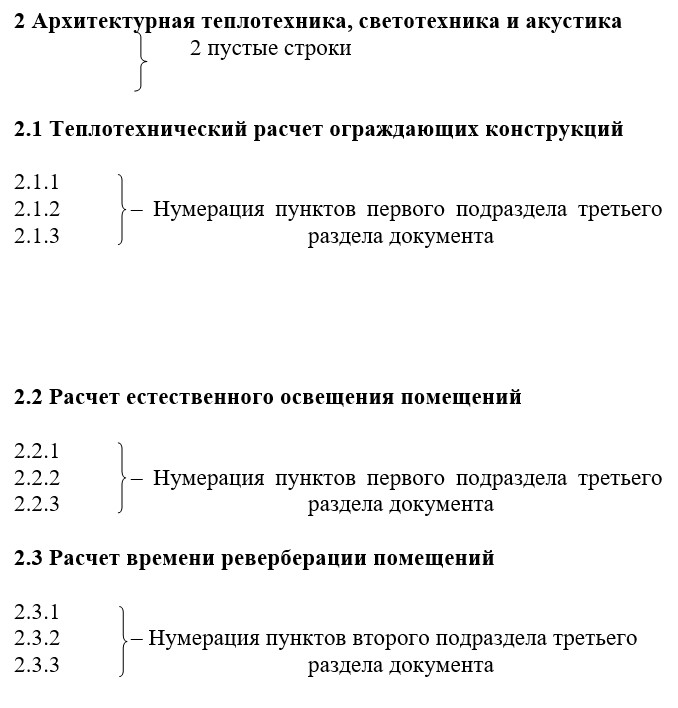

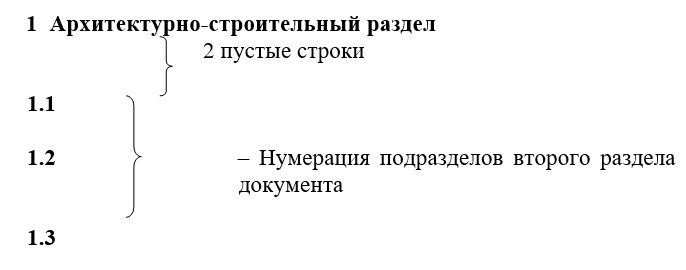

Текст документа при необходимости делят на разделы, подразделы, пункты, подпункты. Каждый раздел должен начинаться с новой страницы и выделяться полужирным шрифтом строчными буквами с заглавной буквы.

Разделы должны иметь порядковый номер в пределах всего документа, обозначенный арабскими цифрами без точки. Заголовки разделов печатают с абзацного отступа с прописной буквы. Точку в конце заголовка не ставят, но внутри него знаки препинания сохраняют. Большие заголовки размещают в несколько строк. Переносы слов и подчёркивание в заголовках не допускается.

Заголовки подразделов печатают с абзаца строчными буквами кроме первой прописной. Точку в конце заголовка и номера подраздела не ставят.

Заголовок пункта, при необходимости его введения, следует печатать строчными буквами, кроме первой прописной. В конце заголовка ставится точка и текст начинается с этой же строки.

Заголовки разделов и подразделов следует выделять жирным шрифтом.

Расстояние между заголовками раздела и последующим текстом, между заголовками раздела и подраздела должно быть равно двум «пустым строкам».

Расстояние между заголовками подраздела и последующим текстом должно быть равно одной «пустой строке».

Разделы, подразделы, пункты, подпункты нумеруют арабскими цифрами, например:

Заголовки и последующий текст должны находиться на одном листе. Не допускается размещать наименование раздела и/или подраздела в нижней части листа, если под ним нет строки или помещена только одна строка текста.

Каждый раздел начинается с нового листа. На листах документа не допускается наличие свободного пространства за исключением последнего листа раздела.

Если документ имеет подразделы, то нумерация пунктов должна быть в пределах подраздела, и номер пункта должен состоять из номеров раздела, подраздела и пункта, разделённых точками, например:

В тексте могут быть приведены перечисления.

Перед каждой позицией перечисления в пункте или подпункте следует ставить дефис, а при необходимости ссылки в тексте документа на одно из перечислений, строчную букву, после которой ставится скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа.

Пример:

а) _______________________________;

   1) _____________________________;

   2) _______________________________;

в) ___________________________________.

Каждый пункт, подпункт и перечисление записывают с абзацного отступа. В конце перечислений ставят точку с запятой или точку. Соответственно каждая новая позиция перечисления начинается со строчной или прописной буквы.

Номер страницы проставляется арабскими цифрами, под основным текстом внизу по центру страницы. Пропуски в нумерации страниц, литерные добавления (2а, 3а, 7а) не допускаются.

В тексте документа, за исключением формул, таблиц и рисунков, не допускается:

- применять математический знак минус (–) перед отрицательными значениями величин (следует писать слово «минус»);

- применять знак «Ø» для обозначения диаметра (следует писать слово «диаметр»). При указании размера или предельных отклонений диаметра на чертежах, помещённых в тексте документа, перед размерным числом следует писать знак «Ø»;

- применять без числовых значений математические знаки, например, > (больше), < (меньше), = (равно), ≥ (больше или равно), ≤ (меньше или равно), ≠ (не равно), а также знаки № (номер), % (процент);

Опечатки, описки и другие неточности, обнаруженные в процессе оформления документа, допускается исправлять подчисткой, закрашиванием белой краской или наклеиванием. Разрешается вписывать исправление от руки чертежным шрифтом чернилами или тушью черного цвета (не более трех исправлений на одной странице).

Повреждение листов, помарки, следы не полностью удаленного прежнего текста не допускаются. Содержание каждого раздела должно быть согласовано с консультантами по соответствующим частям.

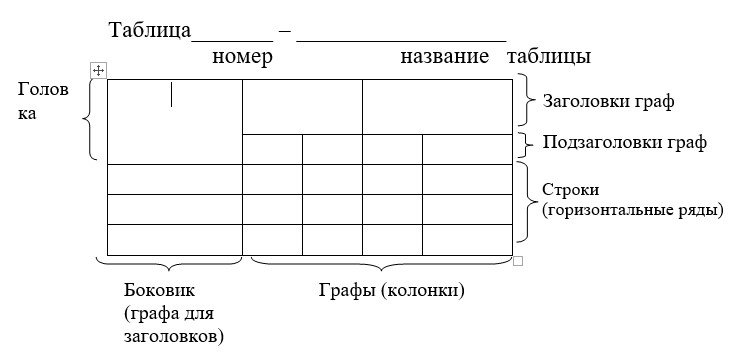

3.7.2 Требования к построению таблиц.

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название следует помещать над таблицей слева без абзацного отступа в одну строку с её обозначением через тире. Последующие строки названия таблицы следует так же начинать без абзацного отступа. Таблицы необходимо отделять от основного текста на расстоянии равном одной пустой строке.

Высота строк таблицы должна быть не менее 8 мм. Шрифт – Times New Roman, обычный, кегль не менее 10 пунктов, межстрочный интервал – одинарный.

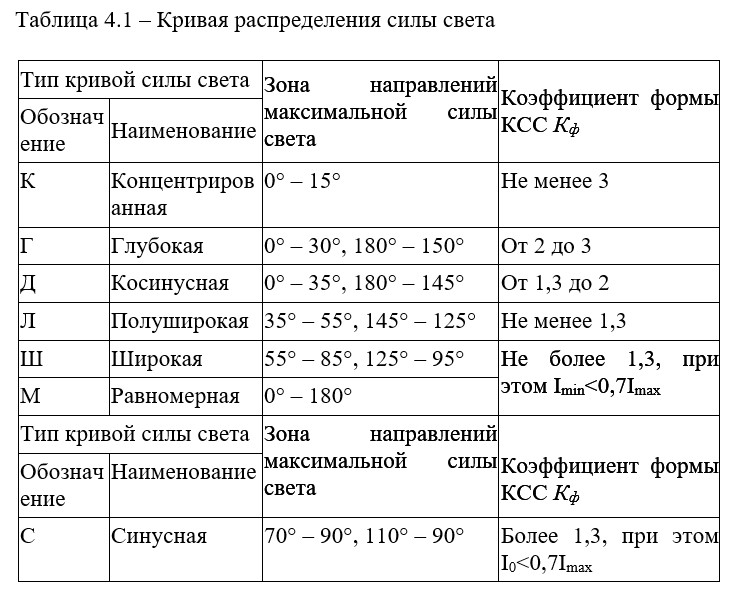

Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими пишут слова «Продолжение таблицы» или «Окончание таблицы», в зависимости от того, продолжается или заканчивается таблица, с указанием её номера.

Если в конце страницы таблица прерывается и её продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят.

Допускается помещать таблицу вдоль длинной стороны листа документа.

Таблицы следует нумеровать арабскими цифрами сквозной нумерацией. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделённых точкой.

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.

Цифровой материал, как правило, оформляют в виде таблиц в соответствии с рисунками 1, 2.

Если строки или графы таблицы выходят за формат страницы, её делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют её головку и боковик. При делении таблицы на части допускается её головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «Таблица В.1», если она приведена в приложении В.

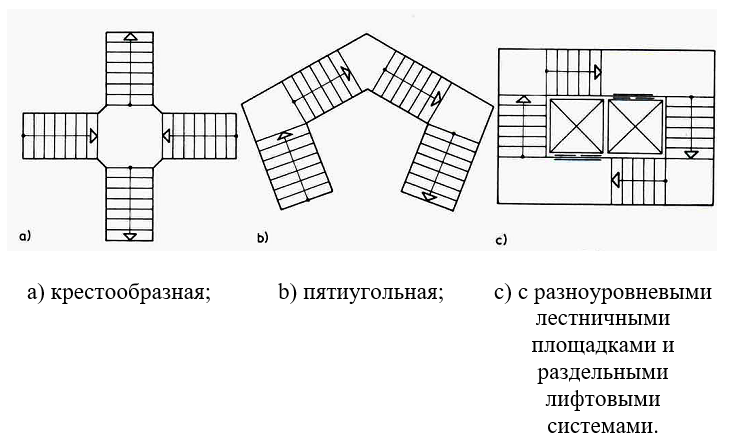

3.7.3 Оформление иллюстраций, приложений.

Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа, так и непосредственно после текста, в котором они упоминаются впервые, либо на следующей странице.

Иллюстрации необходимо отделять от основного текста одной пустой строкой.

Иллюстрации следует нумеровать арабскими цифрами в пределах раздела (в этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой), либо сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1».

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделённых точкой. Например – «Рисунок 4.1».

Если иллюстрация не умещается на одной странице, то допускается переносить её на другие страницы. При этом тематическое наименование допускается не повторять на последующих страницах данной иллюстрации. Указывают обозначение рисунка и курсивом слово «продолжение».

3.7.4 Требования к оформлению расчетов.

Формулы записываются по центру. Формулы необходимо отделять от основного текста так, чтобы между ними, последующим и предыдущим текстом оставалась одна «пустая строка».

Формулы должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках сквозной нумерацией или в пределах раздела, в этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например (4.1).

Ссылки в тексте на порядковые номера формул дают в скобках, например, …в формуле (1).

Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например, в формуле (В.1).

Формулы, следующие одна за другой и не разделённые текстом, разделяют запятой.

Пример

Переносить формулы на следующую строку допускается только на знаках выполняемых операций, причём знак в начале следующей строки повторяют. При переносе формулы на знаке умножения применяют знак « », на делении – «:» и т. д.

R₀ = 1/23 + (0,02/0,93 + 0,64/0,87 + 0,005/0,93 +

+ 0,1/0,041) + 1/8,7 = 3,43(м²∙°С)/Вт                             (3)

В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле.

Пример

Плотность , кг/м³, каждого образца вычисляют по формуле

где  – масса образца, кг;

        – объём образца, м³.

Единица физической величины одного и того же параметра в пределах одного документа должна быть постоянной. Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то её указывают только после последнего числового значения, например: 1,50; 1,75; 2,00 м.

Примеры

от 1 до 5 мм,

или

от 10 до 100 кг,

или

от плюс 10 °С до минус 40 °С.

Недопустимо отделять единицу физической величины от числового значения (переносить их на разные строки или страницы), кроме единиц физических величин, помещаемых в таблицах.

При невозможности выразить числовое значение в виде десятичной дроби допускается записывать в виде простой дроби в одну строчку через косую черту, например:

(50А – 4С) / (40В + 20), 5/32.

3.8 Заключение

Заключение должно содержать окончательные выводы, характеризующие итоги работы студента в решении поставленных перед ним задач. Выводы должны быть сделаны на основе сравнения технико-экономических показателей действующего и проектируемого объектов.

3.9 Список использованной литературы

Список использованной литературы должен содержать сведения об источниках, использованных при работе над курсовым проектом. Курсовой работой, расчетно-графической работой. Сведения об источниках следует располагать в порядке появления ссылок на источники в тексте пояснительной записки и нумеровать арабскими цифрами без точки, если же нет ссылок на источники, то они записываются в алфавитном порядке.

В список использованных источников включаются все источники. Дается библиографическое описание каждого из источников. Пример оформления списка использованной литературы приведен в приложении Е.

При отсылке к источнику, описание которого включено в библиографический список, в тексте документа после упоминания о нем (после цитаты из него) проставляют в квадратных скобках номер, под которым оно значится в списке и, в необходимых случаях, номер страницы, например [8, т.1, с.75].

3.9.1 Приложения

Материал, дополняющий текст документа, допускается помещать в приложениях. По статусу приложения могут быть обязательными, рекомендуемыми или справочными.

Приложения должны быть оформлены как продолжение текстового документа на последующих его листах со сквозной нумерацией.

Приложения располагают в порядке появления ссылок на них в тексте.

В приложениях к пояснительной записке должны помещаться материалы вспомогательного характера, которые при включении в основную часть текста загромождают его. Приложениями могут быть таблицы большого формата, расчеты, иллюстрации или фотографии вспомогательного характера, чертежи узлов, деталей.

Каждое приложение начинают с новой страницы. При этом в верхней части страницы, посередине, приводят и выделяют полужирным шрифтом слово «Приложение», записанное строчными буквами с первой прописной, и обозначение приложения. Под ними в скобках указывают статус приложения, используя слова: (обязательное), (рекомендуемое) или (справочное). Допускается размещение на одной странице до двух (и более) последовательно расположенных приложений, если их можно полностью изложить на этой странице.

Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, 3, Й, О, Ч, Ь, Ы, Ъ.

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой, выделенное полужирным шрифтом.

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например – Рисунок А.3.

Обязательным приложением является графическая часть дипломного проекта, оформленная на формате А3 в цвете.
