3 ПРИМЕРЫ РЕШЕНИЯ ТЕСТОВЫХ ЗАДАЧ


РЕШЕНИЕ

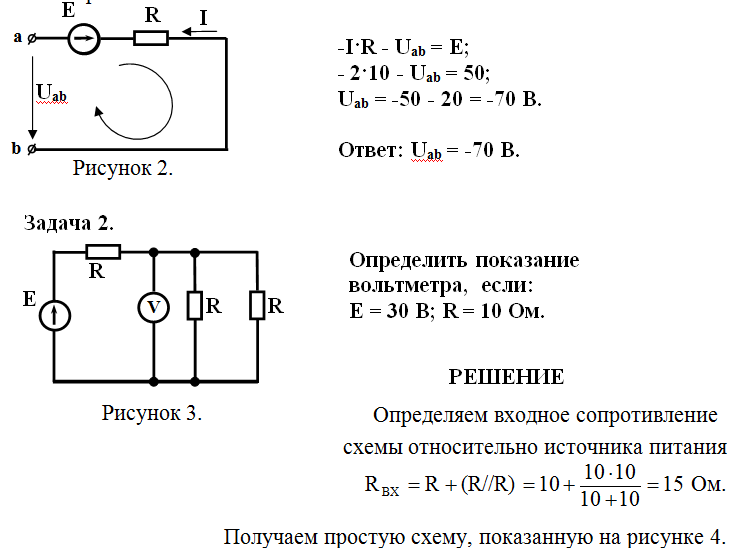

Преобразуем схему рисунка 1 в схему в виде замкнутого контура (Рис.2).  Для  полученного контура по второму закону Кирхгофа составляем уравнение, решая которое находим неизвестное Uab. Направление обхода контура выбрано по часовой стрелке.
