Задание 1. Поляризация света поляроидами:

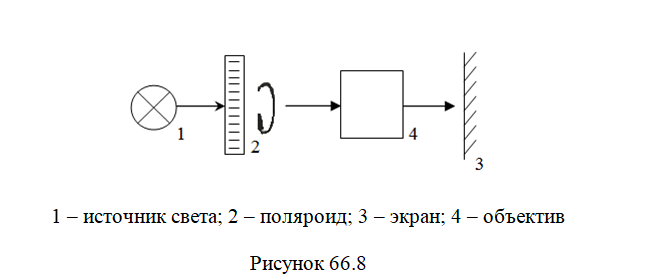

1) собрать оптическую схему, показанную на рисунке 66.8. Конденсор собран вместе с источником света;

2) включить источник света и сфокусировать его изображение на экране:

   а) вращая поляроид вокруг горизонтальной оси / вокруг светового луча / исследовать интенсивность света на экране и записать свои наблюдения;

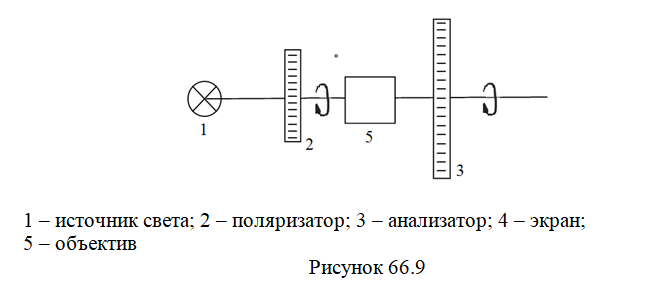

   б) собрать схему, показанную на рисунке 66.9;

   в) поворачивая анализатор вокруг своей оси, исследовать интенсивность света на экране, записать свои наблюдения.

Задание 2. Поляризация света при отражении от диэлектрика / стекла:

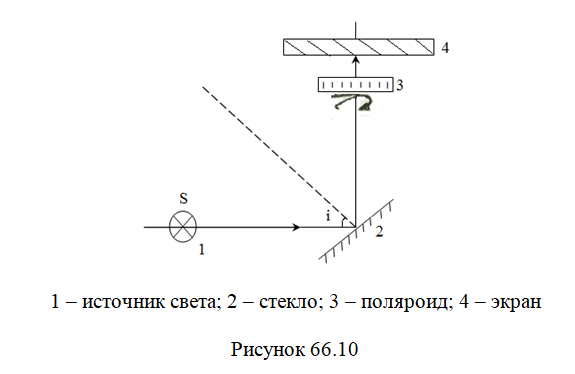

1) собрать схему на рисунке 66.10. Отражённый луч проходит через поляроид 3 и попадает на экран 4;

2) изменяя угол падения iсвета, на зеркало 2 (поворачивая его вокруг вертикальной оси 0), исследовать отраженный от стекла свет с помощью поляроида (анализатора) 3, наблюдая изменение освещенности экрана 4, расположенного на стенке. При некотором значении угла iизменение освещенности экрана при вращении поляроида будет максимальным. Это – угол Брюстера, а отраженный при этом свет является линейно-поляризованным.

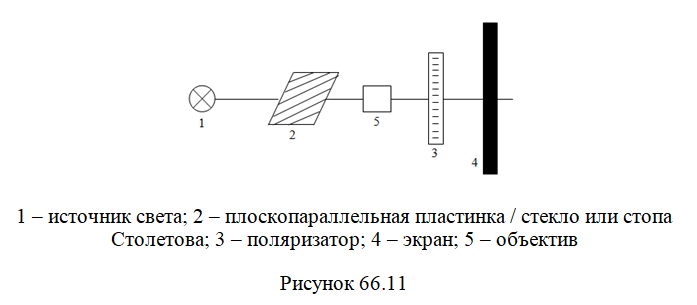

Задание 3. Поляризация света при преломлении

В опыте надо исследовать прохождение света через стекло – 1 случай и через стопу Столетова – 2 случай. Опыт заключается во вращении поляризатора вокруг луча и наблюдении интенсивности света на экране.

Задание 4. Исследовать поляризации при деформации "Рельса".

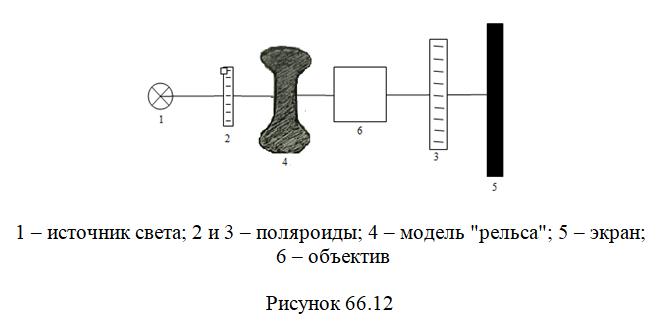

1) собрать схему на рисунке 66.12;

2) исследовать интенсивность света на экране в зависимости от деформации "рельса". В одном случае оси поляроидов параллельны, в другом – перпендикулярны / скрещены. Величина деформации изменяется закручиванием винта на "рельсе", наблюдения записать;

3) заменить "рельс” пластинкой и рассмотреть изменение освещенности экрана при деформации изгиба этой пластины.

Задание 5. Поместить вместо "рельса" целлофановую пленку:

1) поворачивая один из поляроидов вокруг луча, наблюдать картину на экране;

2) результат зарисовать и объяснить.

Задание 6. Изучение двойного лучепреломления>

Источником света является лазер 1. Двойное лучепреломление в кристалле исландского шпата 2, наблюдать на экране 5, будет видно две светящиеся точки. Вращая вручную кристалл 2 вокруг луча, наблюдать на экране вращение одной точки вокруг другой.

Задание 7. Поставить за кристаллом исландского шпата на рисунке 66.12 поляроид. Вращая поляроид вокруг луча, произвести наблюдение за освещенностью экрана. Должно наблюдаться попеременное изменение освещенности в местах падения света. Объяснить этот результат.

Дополнительное задание. Убедиться, что лазерное излучение является плоско-поляризованным.

Контрольные вопросы

1. Двойное лучепреломление. Искусственная анизотропия. Оптическая ось.
2. Естественный и поляризованный свет.
3. Способы получения поляризованного света.
4. Закон Брюстера.
5. Дихроизм.
6. Степень поляризации.
7. Интерференция поляризованных лучей.
8. Получение эллиптически-поляризованного: света.
9. Доказать, что при угле падения, равном углу Брюстера, луч отраженный и луч преломленный составляют между собой 90⁰.
