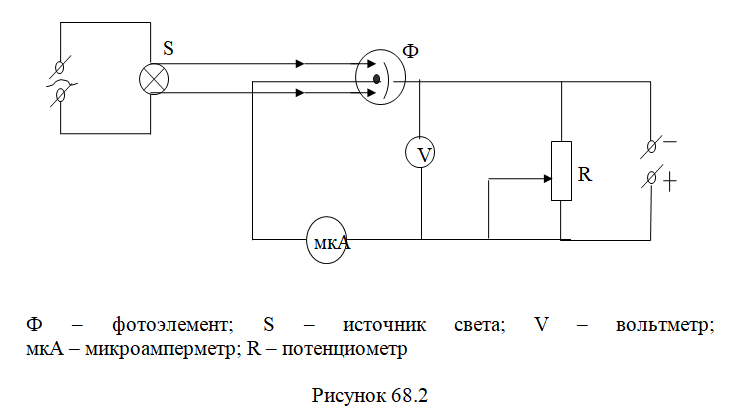

На рисунке 68.2 приведена схема экспериментальной установки

Фотоэлемент и источник света устанавливаются на оптической скамье.

Для снятия вольт-амперной характеристики:

1) установить осветитель на небольшом расстоянии от фотоэлемента (световой поток);

2) постепенно увеличивая анодное напряжение (через 6 – 10В) записать показания вольтметра и амперметра в таблицу 68.1;

3) переместить источник света на небольшое расстояние и повторить измерения пунктов 1 и 2;

Таблица 68.1

I,мА
U,B

4) построить вольт-амперные характеристики I=f(U).

Для снятия световой характеристики:

1) определить из графиков I=f(U) напряжения, характеризующие области насыщения;

2) установить анодное напряжение, соответствующее области насыщения (I_Н), где I_Н – ток насыщения для обоих световых потоков. Изменяя расстояние между осветителем и фотоэлементом (5 – 6 раз), измерить освещенность окна фотоэлемента люксметром. Записать для этих расстояний показания микроамперметра в таблицу 68.2;

Таблица 68.2

E,лк
Ф, лм
I, мкА
J, мкА/лм

3) вычислить световой поток для каждого расстояния по формуле

                    Ф=Е*S                (68.2)

где S – площадь фотоэлемента, S=(5,0±0,1)*10^-4м²

4) вычислить чувствительность для всех значений светового потока;

5) построить график I_H=ƒ(Ф)

Примечание: Предел Люксметра установить к.р 3 10³ Лк.

Контрольные вопросы:

1. Какое явление называется фотоэффектом.
2. Какие типы фотоэффектов вы знаете.
3. Законы фотоэффекта (законы Столетова).
4. Записать и объяснить уравнение Эйнштейна
5. Устройство и работа фотоэлемента.
6. Влияние немонохроматичности света на дифракционную картину.
7. Объяснить графики, полученные в данной работе.
