6 Разработка интегрированной системы дистанционного мониторинга агроценозов яровой пшеницы

6.1 Научная концепция и принципы построения интегрированной системы

Современное развитие цифровых технологий в сельском хозяйстве связано с необходимостью перехода от разрозненных способов получения информации о состоянии посевов к согласованным системам комплексного мониторинга, обеспечивающим пространственную оценку растительного покрова, диагностику фитосанитарных факторов и информационное сопровождение агротехнологических решений.

Проведённые исследования позволили сформировать научно-методическую основу интегрированной системы дистанционного мониторинга агроценозов яровой пшеницы, объединяющей мультиспектральное зондирование, проксимальную и дистанционную гиперспектральную визуализацию, контактную диагностику и методы интеллектуальной обработки данных.

Необходимость разработки интегрированной системы обусловлена ограничениями отдельных технологий спектрального мониторинга. Мультиспектральная съёмка обеспечивает пространственно распределённую информацию о состоянии посевов, но не всегда позволяет достоверно устанавливать биологические причины изменения вегетационных показателей. Гиперспектральная визуализация предоставляет более детализированные характеристики отражательной способности объектов, однако требует решения задач масштабирования результатов и согласования спектральной информации с пространственными данными полевого мониторинга.

Контактные методы исследования позволяют установить фактическое состояние растений и определить биологическую природу отдельных спектральных изменений. В совокупности указанные методы формируют взаимодополняющие уровни диагностической информации.

В основу предлагаемой системы положен принцип многоуровневого исследования агроценозов, предусматривающий последовательное получение, обработку, согласование и интерпретацию спектральных и биологических данных.

Мультиспектральный мониторинг выполняет функцию пространственного выявления неоднородности растительного покрова. Проксимальная гиперспектральная визуализация обеспечивает формирование детализированных диагностических характеристик отдельных фитосанитарных объектов. Дистанционное гиперспектральное зондирование расширяет возможности изучения спектральных признаков на уровне растительного покрова, тогда как контактные обследования используются для проверки полученных результатов.

Принципиальное отличие интегрированной системы от раздельного применения перечисленных методов заключается в согласованной организации информационных потоков, обеспечивающей переход от пространственного выявления спектральных отклонений к их последующей диагностической интерпретации.

Разработанная концепция ориентирована на формирование взаимосвязанной структуры данных, в которой результаты различных способов спектральной визуализации рассматриваются с учётом условий их получения, пространственного масштаба и диагностической достоверности.

Таким образом, интегрированная система представляет собой структурно-функциональную модель комплексного мониторинга агроценозов яровой пшеницы, объединяющую дистанционные и контактные исследования для получения более информативных характеристик состояния сельскохозяйственных посевов.

6.2 Структурно-функциональная архитектура интегрированной системы

Структурно-функциональная архитектура интегрированной системы сформирована на основе последовательного взаимодействия модулей получения спектральной информации, предварительной обработки, диагностического анализа, интеграции данных и геоинформационного представления результатов.

Исходный уровень системы объединяет четыре взаимодополняющих источника информации: мультиспектральную съёмку сельскохозяйственных полей, лабораторную гиперспектральную визуализацию, дистанционное гиперспектральное зондирование и контактные обследования.

Мультиспектральный модуль предназначен для регистрации пространственно распределённых характеристик растительного покрова, формирования ортомозаик и расчёта вегетационных индексов. Результаты его функционирования используются для определения пространственной неоднородности агроценозов и выделения зон, требующих дополнительного диагностического анализа.

Лабораторный гиперспектральный модуль основан на использовании камеры FigSpec FS-13 и предусматривает регистрацию спектральных характеристик отдельных биологических объектов, выделение информативных признаков и формирование эталонных спектральных массивов.

Дистанционный гиперспектральный модуль предусматривает использование камеры FigSpec FS-60 для получения пространственно распределённой гиперспектральной информации о растительном покрове. Его функциональное назначение заключается в исследовании возможностей детализированного спектрального анализа выбранных участков агроценозов.

Контактный диагностический модуль обеспечивает проведение фенологических, фитопатологических, энтомологических и геоботанических обследований, необходимых для определения фактической принадлежности исследуемых объектов к соответствующим биологическим категориям.

Следующий функциональный уровень системы составляет обработка и согласование данных. На данном этапе выполняются радиометрическая и геометрическая подготовка изображений, извлечение спектральных характеристик, выделение областей интереса, согласование пространственных и временных атрибутов.

Особое значение имеет межмасштабное согласование гиперспектральных данных, обеспечивающее методическую связь между эталонными спектрами, полученными камерой FigSpec FS-13, и дистанционными изображениями FigSpec FS-60.

Интеллектуально-аналитический уровень объединяет методы многомерной статистики, алгоритмы машинного обучения, процедуры классификации и оценки диагностической достоверности.

Заключительный уровень предусматривает геоинформационную интерпретацию результатов, формирование тематических карт и подготовку пространственно распределённой информации для последующего использования в задачах прецизионного земледелия.

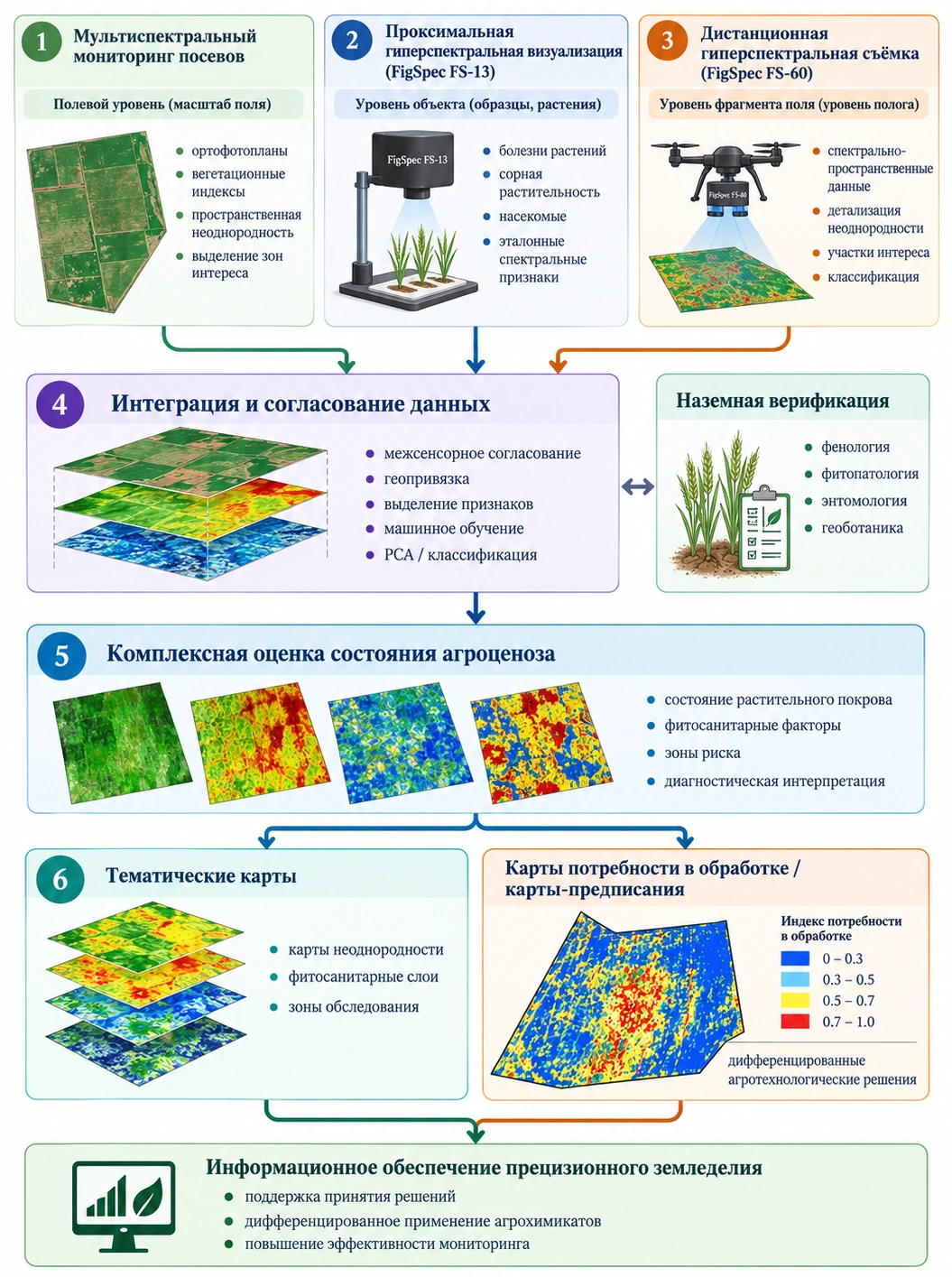

Структурно-функциональная организация интегрированной системы представлена на рисунке 21.

Рисунок 21 – Структурно-функциональная схема интегрированной системы дистанционного мониторинга агроценозов яровой пшеницы на основе мультиспектральной и гиперспектральной визуализации

Представленная архитектура отражает методическую последовательность взаимодействия различных источников спектральной и биологической информации. Центральное место в ней занимает согласование результатов наблюдений, обеспечивающее возможность комплексной интерпретации состояния агроценозов.

При этом функционирование интегрированной системы предусматривает разграничение экспериментально апробированных методов и перспективных инструментов интеграции. Получение мультиспектральных и гиперспектральных изображений, лабораторная классификация и апробация FS-60 составляют экспериментальную основу разработки, тогда как создание полностью автоматизированного контура межсенсорной классификации требует дальнейшей технической реализации и проверки.

6.3 Алгоритм комплексной интеграции мультиспектральных, гиперспектральных и наземных данных

Функционирование интегрированной системы основывается на последовательном выполнении аналитических операций, обеспечивающих переход от получения исходных изображений к формированию диагностической и геоинформационной информации.

На первоначальном этапе осуществляется мультиспектральное обследование посевов яровой пшеницы с формированием геопривязанных изображений и расчётом вегетационных индексов. Полученные материалы используются для оценки пространственной неоднородности растительного покрова и выделения участков, характеризующихся отклонениями спектральных показателей.

Следующий этап предусматривает проведение контактных обследований, направленных на определение фактического состояния растений, регистрацию фенологических характеристик и выявление фитосанитарных факторов. Полученные данные позволяют уточнять возможные причины формирования пространственной неоднородности и выделять репрезентативные биологические образцы для дальнейшего анализа.

Проксимальная гиперспектральная визуализация обеспечивает изучение спектральных характеристик отобранных объектов. На основе полученных изображений выполняются выделение областей интереса, предварительная обработка спектров, многомерный анализ и классификация фитосанитарных компонентов.

Дистанционная гиперспектральная съёмка представляет дополнительный уровень получения спектральной информации, обеспечивающий возможность исследования пространственно распределённых характеристик растительного покрова. Её результаты могут использоваться для дальнейшей проверки применимости лабораторных диагностических признаков в полевых условиях.

На этапе интеграции выполняется сопоставление спектральных, пространственных и биологических характеристик. Для обеспечения корректности анализа необходимо учитывать географическую привязку исследуемых участков, сроки регистрации изображений, фенологические фазы культуры, условия съёмки и принадлежность биологических образцов к соответствующим диагностическим категориям.

Следующий этап предусматривает интеллектуальную обработку согласованных данных. В зависимости от исследовательской задачи применяются методы многомерного анализа, классификационные алгоритмы и процедуры оценки диагностической достоверности.

Заключительным этапом является геоинформационная интерпретация результатов, предусматривающая пространственное отображение спектральных характеристик, выделенных зон неоднородности и подтверждённых фитосанитарных факторов.

Предложенная последовательность обеспечивает методическую основу интеграции данных различных пространственных уровней и ориентирована на получение более информативной характеристики состояния агроценозов яровой пшеницы.

6.4 Формирование тематических карт и информационной основы карт-предписаний

Одним из наиболее значимых прикладных направлений развития интегрированной системы является формирование пространственно распределённой информации, характеризующей состояние сельскохозяйственных посевов и особенности их фитосанитарной обстановки.

Исходную геоинформационную основу составляют мультиспектральные изображения, ортомозаики и производные индексные растры. Их анализ позволяет исследовать пространственную неоднородность растительного покрова и определять участки, требующие дополнительного диагностического внимания.

Результаты гиперспектральной визуализации дополняют указанные материалы информацией о спектральных характеристиках исследуемых биологических объектов. При наличии подтверждающих наземных данных эти сведения могут использоваться для уточнения диагностической интерпретации пространственных изменений.

Важным условием формирования тематических карт является разграничение спектральных аномалий и участков с установленной фитосанитарной причиной отклонений. Пониженные значения вегетационных индексов не могут автоматически рассматриваться как доказательство определённого заболевания, присутствия конкретного вида вредителя или распространения сорной растительности.

Интегрированная система предусматривает возможность формирования нескольких категорий геоинформационных материалов, включая карты вегетационных индексов, пространственной неоднородности растительного покрова, зоны приоритетного обследования и тематические слои подтверждённых фитосанитарных факторов.

Полученная информация может использоваться в качестве основы для дальнейшей разработки карт-предписаний. При этом формирование конкретных агротехнологических рекомендаций требует дополнительного учёта агрохимических характеристик почв, состояния культуры, особенностей агротехники и результатов контактной диагностики.

Таким образом, геоинформационный компонент обеспечивает пространственную организацию результатов спектрального мониторинга и формирует предпосылки для их последующего использования в системе прецизионного земледелия.

6.5 Научная актуальность и практическая значимость интегрированной системы

Актуальность интегрированной системы дистанционного мониторинга агроценозов яровой пшеницы определяется возрастающей потребностью агропромышленного комплекса в технологиях, обеспечивающих оперативное получение пространственной информации о состоянии посевов и повышение диагностической информативности дистанционных наблюдений.

Современные методы мультиспектрального зондирования позволяют оценивать пространственную структуру растительного покрова, но обладают ограниченной специфичностью в отношении отдельных фитосанитарных факторов. Гиперспектральная визуализация расширяет возможности спектральной диагностики благодаря регистрации детализированных отражательных характеристик биологических объектов.

Вместе с тем применение гиперспектральных методов на уровне отдельных образцов не обеспечивает непосредственного пространственного описания сельскохозяйственных полей. Это определяет необходимость согласования лабораторных спектральных данных с дистанционными изображениями и результатами контактных исследований.

Научная значимость разработанного подхода заключается в формировании многоуровневой модели спектрального мониторинга, предусматривающей функциональное объединение методов различного пространственного масштаба и спектрального разрешения.

Особое значение имеет предложенная методология межмасштабного переноса диагностических признаков, устанавливающая последовательность согласования проксимальных и дистанционных гиперспектральных данных. Данный подход рассматривается как основа дальнейшего развития интеллектуальных методов распознавания фитосанитарных компонентов в естественных условиях агроценоза.

Практическая значимость интегрированной системы связана с возможностью совершенствования пространственного мониторинга посевов, повышения адресности контактных обследований и формирования тематических карт, обеспечивающих более содержательную характеристику фитосанитарного состояния сельскохозяйственных угодий.

Для зернопроизводящих регионов Казахстана применение подобных технологий представляет особый интерес в связи с необходимостью обследования значительных площадей посевов и повышения оперативности получения информации о состоянии сельскохозяйственных культур.

Таким образом, интегрированная система дистанционного мониторинга агроценозов яровой пшеницы представляет собой актуальное научно-технологическое направление, объединяющее достижения дистанционного зондирования, гиперспектральной визуализации, биологической диагностики и интеллектуальной обработки данных.

6.6 Перспективы совершенствования и внедрения интегрированной системы

Дальнейшее развитие интегрированной системы связано с совершенствованием методов согласования спектральных данных, расширением эталонных библиотек фитосанитарных объектов и разработкой классификационных моделей, устойчивых к изменению пространственных и радиометрических условий наблюдения.

Одним из перспективных направлений является расширение полевых гиперспектральных исследований с использованием камеры FigSpec FS-60. Получение данных в различные фенологические периоды и при неодинаковых условиях произрастания позволит исследовать пространственную изменчивость спектральных признаков и оценивать возможности их использования при дистанционной диагностике.

Важное значение имеет разработка методов переноса диагностической информации, полученной в лабораторных условиях, на дистанционные гиперспектральные изображения. Для решения данной задачи необходимы исследования межсенсорной сопоставимости, адаптации классификационных моделей и устойчивости спектральных характеристик при изменении условий регистрации.

Перспективным направлением является расширение библиотеки спектральных сигнатур здоровых и поражённых растений, сорной растительности и насекомых. Формирование репрезентативных экспериментальных массивов позволит совершенствовать методы интеллектуальной классификации и оценивать возможности их применения за пределами исходных обучающих выборок.

Дополнительные перспективы связаны с развитием геоинформационной составляющей системы, обеспечивающей накопление пространственных данных, анализ сезонной динамики посевов и подготовку тематических карт фитосанитарного состояния.

На последующих этапах особое значение приобретает производственная апробация интегрированного подхода в сельскохозяйственных организациях. Такие исследования должны предусматривать независимую проверку диагностической точности, оценку воспроизводимости результатов, определение технологических ограничений и анализ практической эффективности использования получаемой информации.

В перспективе развитие интегрированной системы может способствовать созданию цифровых инструментов комплексного фитосанитарного мониторинга, ориентированных на повышение информативности дистанционных наблюдений и совершенствование информационного обеспечения прецизионного земледелия.
