ТЕМА 2. ИЗУЧЕНИЕ ФОРМАТОВ ПРОСТРАНСТВЕННЫХ ДАННЫХ
Цель работы: Используя приложения ArcCatalog и ArcMap, познакомиться с форматами пространственных данных ESRI.
Теоретические сведения.
В ArcCatalog можно просматривать данные с использованием трех видов: вида Содержание, вида Просмотр и вида Метаданные. Вы можете переключаться между ними, щелкая на закладках верхней части панели отображения.
Папка Redlands содержит данные в нескольких форматах. Каждый формат представлен собственным значком и отображается в столбце Тип. В папке Вы видите два класса пространственных объектов в виде шейп-файлов, которые показаны с использованием различных значков.
Образцы - это статичная «мгновенная копия» данных, которая появляется для карт, а также для слоев и данных, имеющих вложенные изображения образца. Остальные данные представлены значками типов данных, предлагаемыми по умолчанию. Вы не можете изменить размер образцов, и вид автоматически форматируется для отображения максимально возможного количества образцов.
Практическая часть:

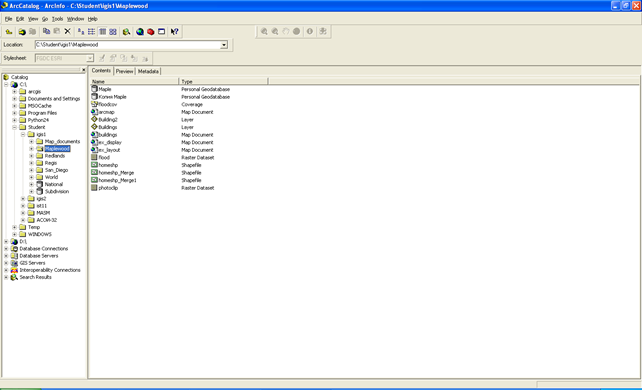

Рис 1. Подключение к папке Mapplewood.
1.Создание нового подключения к папке.
2.Работа с закладкой Содержание.

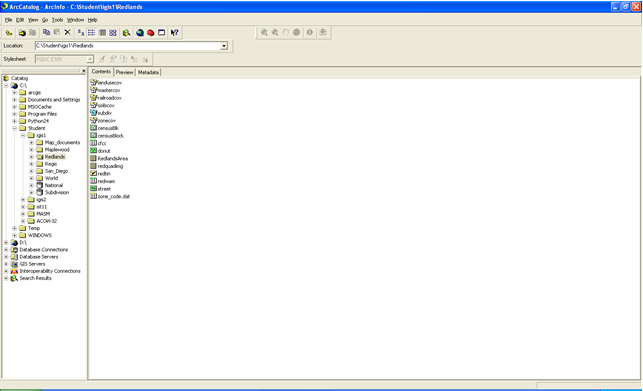

Рис 2. Отображение файлов в виде списка, скрытие расширения файлов.
3.Работа с закладкой Просмотр, и изучение shape-файла.

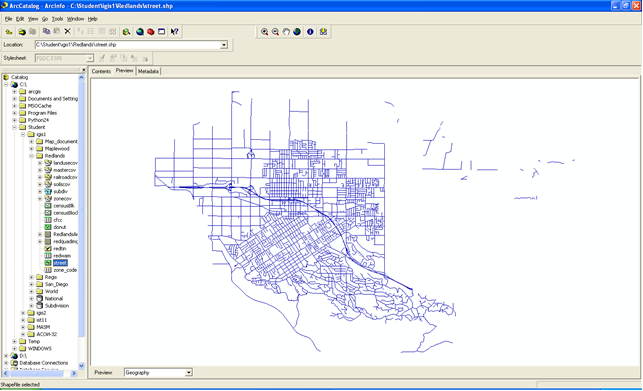

Рис 3. Отображение улиц в режиме просмотра Geografy.

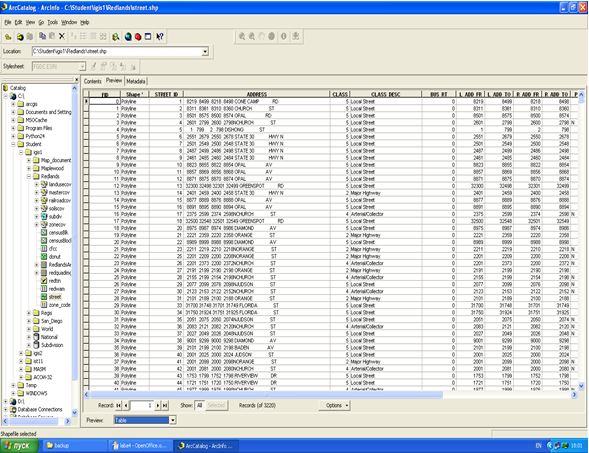

Рис 4. Отображение улиц в режиме просмотра Table.
Рис 5. Отображение данных arc в режиме Preview
4. Изучение покрытия.

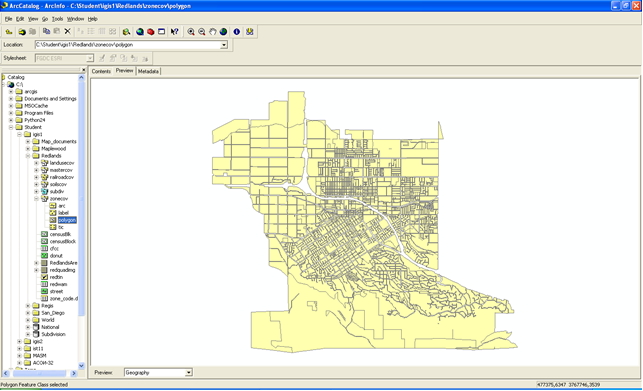

Рис 6. Отображение данных polygon в режиме Preview

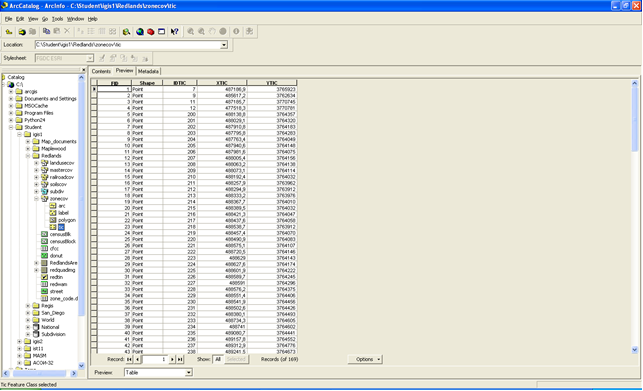

Рис 7. Отображение данных tic в режиме Table
5. Изучение метаданных.

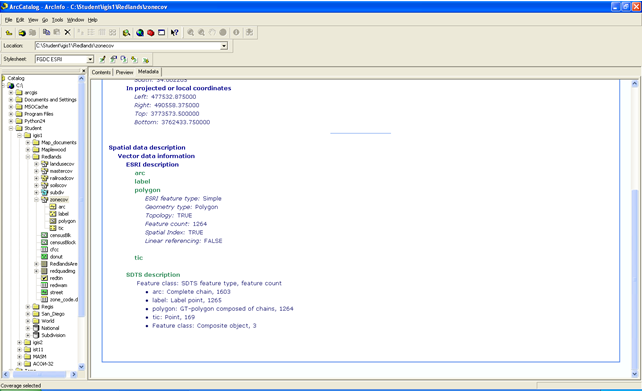

Рис 8. Отображение метаданных на основе шаблона стиля(Stylesheet) FGDC ESRI.

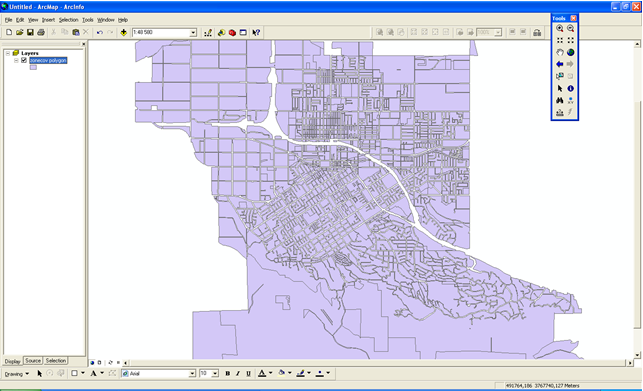

Рис 9. Добавление класса пространственных объектов zonecov из ArcCatalog в ArcMap.
6. Изучение базы геоданных.

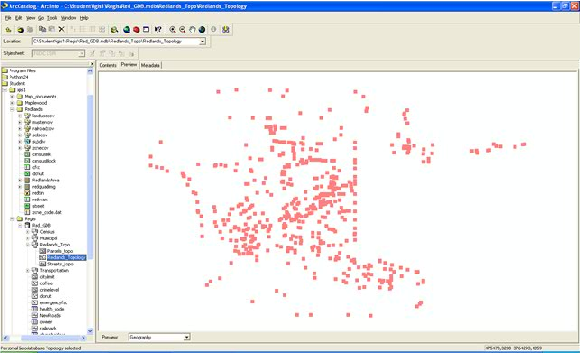

Рис 10. Отображение топологии Redlands_Topology. Розовые квадратики указывают на проверку топологии и нарушение некоторых правил.
7. Изучение источников данных САПР.

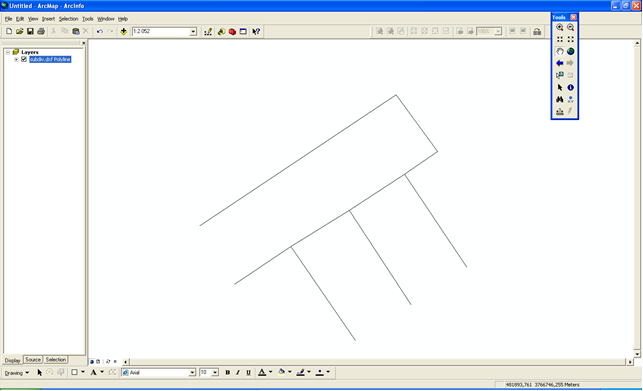

Рис 11. Добавление полилинейного класса объектов subdiv.dxf polyline в область отображения.
8. Конвертация шейп-файла в класс пространственных объектов базы.

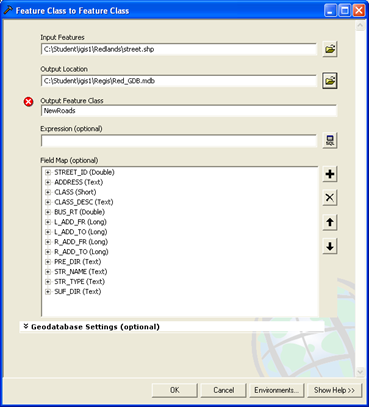

Рис 12. Задание параметров для конвертации шейп-файла

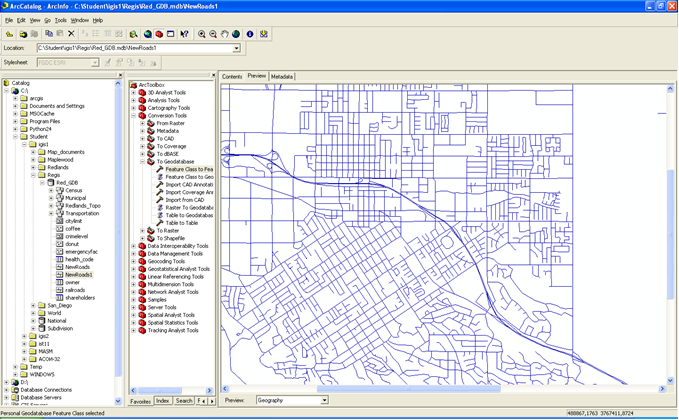

Рис 13. Отображение только что добавленного класса пространственных объектов New_Roads.
9. Изучение наборов растровых данных.

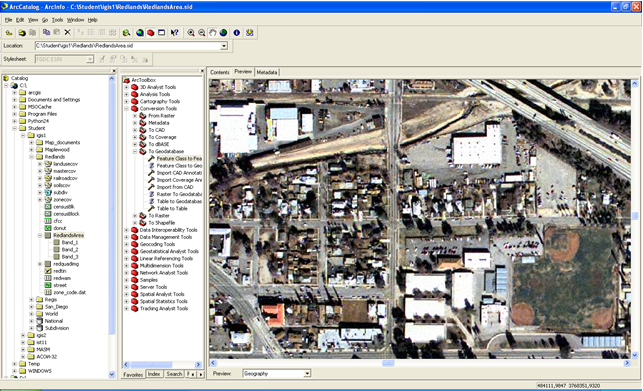

Рис 14. Отображение снимка Redlancds.sid в нужном масштабе

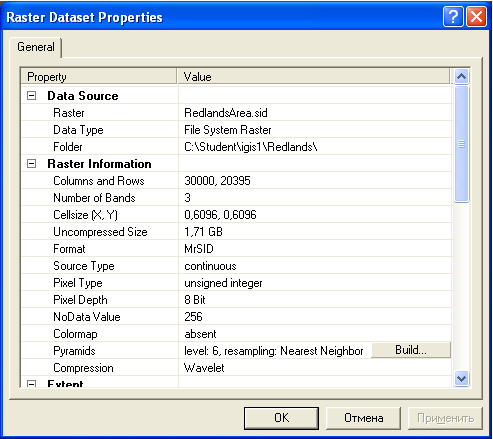

Рис 15. Отображение свойств набора растровых данных
Рис 16. Совмещение снимка RedlandsArea.sid с полигональными данными в ArcMap.

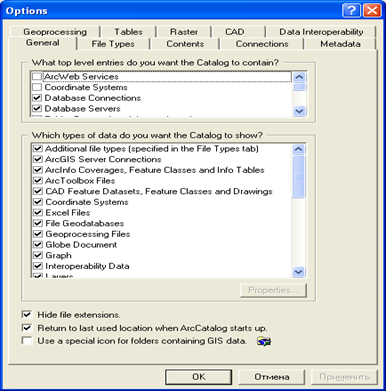

Рис 17. Скрытие отображения расширений файлов.
Вывод: в ходе выполнения лабораторной работы было проведено знакомство с форматами пространственных данных ESRI на основе приложений ArcCatalog и ArcMap. Также были изучены геоданные и источники данных САПР.
