ТЕМА 3. ОТОБРАЖЕНИЕ ДАННЫХ. ПОСТРОЕНИЕ ЗАПРОСОВ К БАЗЕ ДАННЫХ ГИС
Цель работы: Изучение магистрантами различных методов построения запросов к данным в ArcMap. Магистранты научаться добавлять подсказки к карте, идентифицировать объекты, использовать опцию Найти, проводить измерения, строить пространственные запросы, осуществлять выбор по атрибутам и создавать слой выборки.
Теоретическая часть.
Добавление подсказок карты. Вид данных может быть полезен для проверки правильности размещенных на карте надписей. Подсказки карты позволяют вам при позиционировании курсора на графическом объекте увидеть всплывающую атрибутивную информацию, связанную с этим объектом. Существует два способа включения и отключения надписей: один из них используется во втором пункте, а вторым можно воспользоваться из контекстного меню слоя.
Поиск конкретного объекта. Вы воспользуетесь инструментом Find, чтобы определить местоположение объектов по их атрибутам. Этот инструмент помогает выполнить поиск по одному или нескольким слоям для локализации объекта. В своем поиске вы можете использовать любой фрагмент символьной строки или значение.
Выполнение пространственного запроса. Эта операция демонстрирует важность пространственных запросов. Вы сможете использовать объекты одного слоя для выборки объектов другого слоя. Вы можете также оценить возможности ГИС в использовании пространственных отношений при поиске ответов на вопросы, возникающие в процессе принятия решения.
Изучение выборки в таблице. Вспомните, что каждый слой имеет таблицу, которая содержит для каждого объекта одну атрибутивную запись. Вы можете просматривать, анализировать и редактировать эти таблицы.
Cоздание слоя выборки. Слой выборки представляет собой отдельный слой, содержащий только выбранные объекты. Вы создадите слой выборки затопленных зданий.
Cохранение слоя в другом формате. Работая в ArcMap, вы можете экспортировать любой слой в постоянный класс пространственных объектов своей базы геоданных или сохранить его как шейп-файл. Для этого шага вы будете использовать слой Flooded buildings (Затопленные здания). Информация о зданиях хранится в шейп-файле, но вы экспортируете выбранные объекты из шейп-файла и создадите новый источник данных, хранящийся как класс пространственных объектов в базе геоданных. Когда вы создаете класс пространственных объектов, он будет содержать только объекты, которые вы выбирали с использованием опции Определяющего запроса.
Практическая часть
1.Открытие существующего документа карты ex_display.mxd.
Выбираем опцию View > Data View.

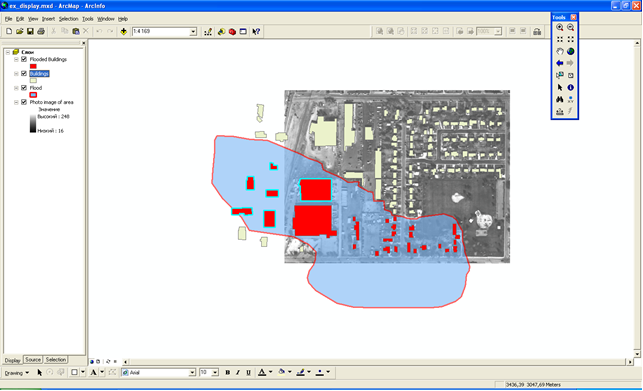

Рис 1.Открытие существующего документа карты.
2.Добавление подсказок карты.

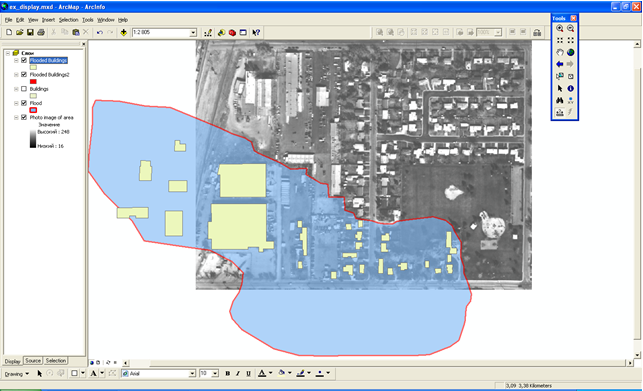

Рис 2.Добавление и отключение подсказок карты, включение слоя Photo image of area
3.Идентификация объекта.

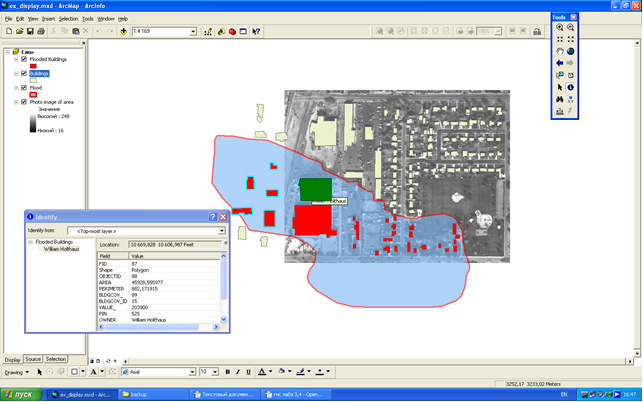

Рис 3.Запуск инструмента Identify, автоматическое выделение искомого здания, информация о его стоимости и имя владельца.
4.Поиск конкретного объекта.

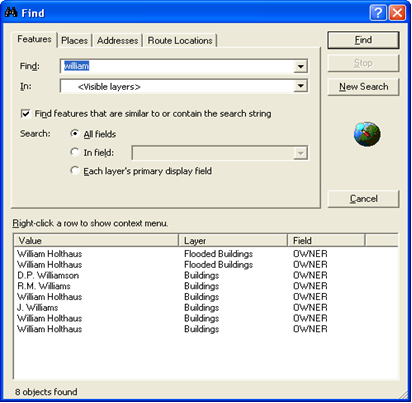

Рис 4. Задание параметра william для поиска
Рис 5. Подсвечивание одного из зданий, найденных по запросу william.
5. Выполнение измерений.

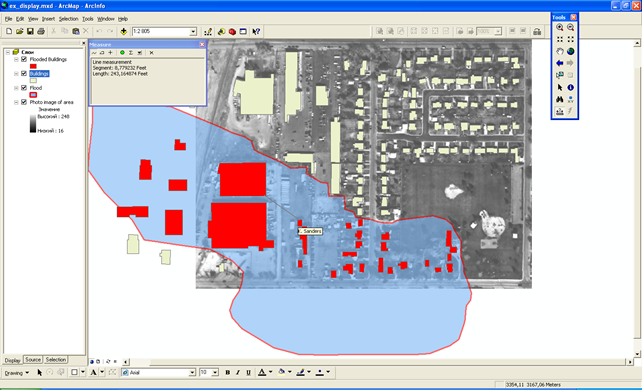

Рис 6. Проведение измерения расстояния между случайными домами с помощью инструмента Measure.
Line measurement
Segment: 246,035473 Feet
Length: 246,035473 Feet
6. Выполнение пространственного запроса.

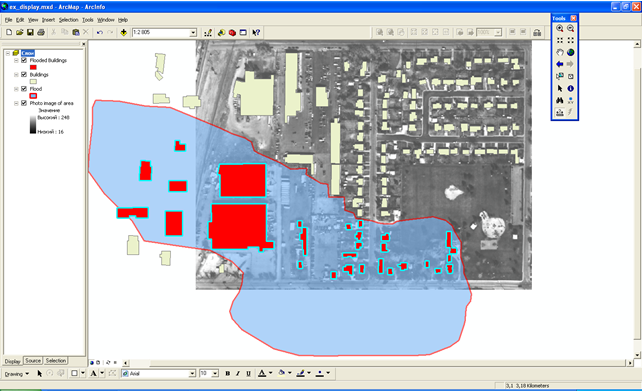

Рис 7. Выполнение пространственного запроса Select By Location, выборка зданий в зоне затопления.
7. Изучение выборки в таблице.

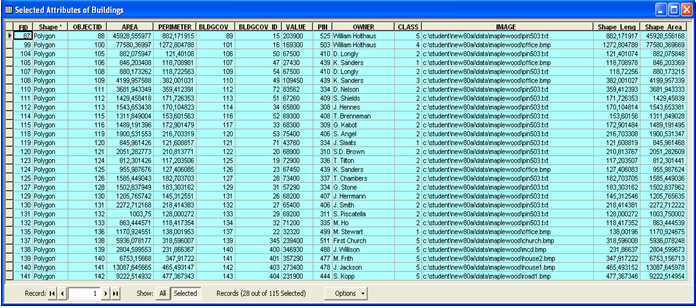

Рис 8. Отображение таблицы атрибутов, содержащей список 28 затопленных зданий.
8. Расчет статистики для выборки.

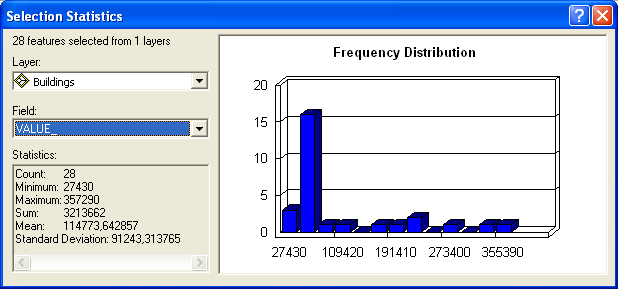

Рис 9. Отображение статистического отчета для заданной выборки.
9. Создание слоя выборки

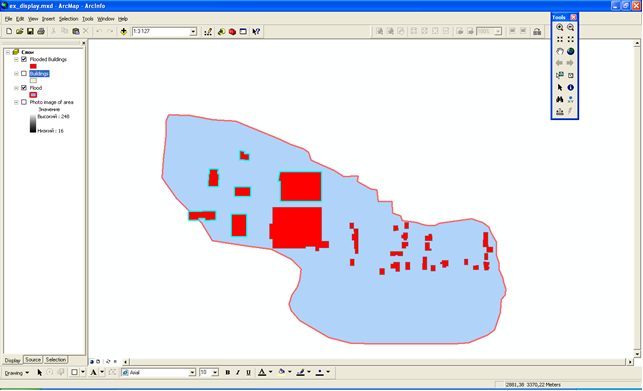

Рис 10. Создание слоя Flooded Buildings для отображения зданий, входящих в зону затопления
10. Изучение других инструментов пространственной выборки.

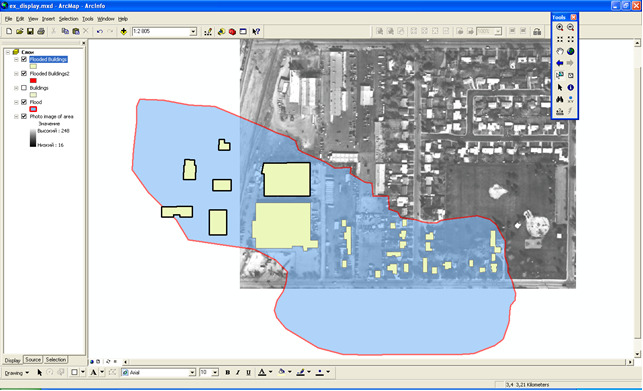

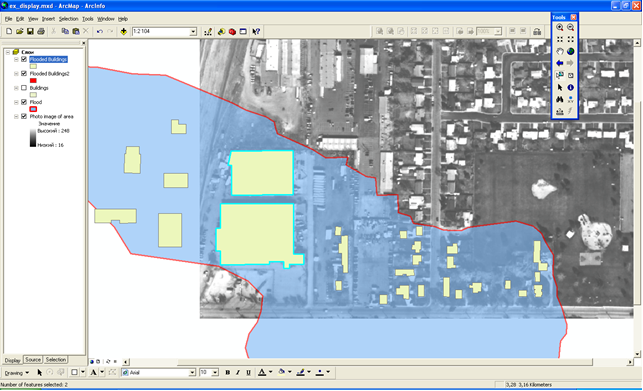

Рис 11. Изучение метода Select features comletely within the box or graphics.
11. Выборка по атрибутам.
Рис 12. Использование запроса ''VALUE'' > 200000 для отображения выборки зданий, стоимость которых выше $200000
12. Сохранение слоя в другом формате.

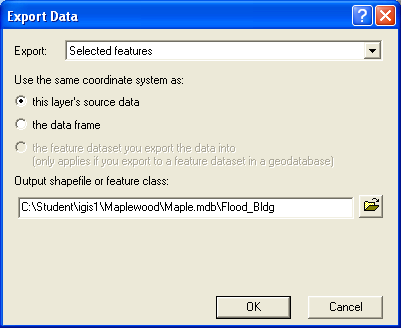

Рис 13. Окошко сохранения заданного слоя в базе геоданных Mapple.mdb под именем Flood_Bldg.
Вывод: В данной лабораторной работе были изучены различные методы построения запросов к геоданным в ArcMap. Были освоены способы добавления подсказок к карте, идентифицирования объектов, использования опции «Найти», проведения измерений, построения пространственных запросов и осуществления выборки по атрибутам, а также создания слоя выборки.
