Задание: Используя инструментарий программы ArcMap выполнить построение географической карты.

Выполнение:

Результаты работы:

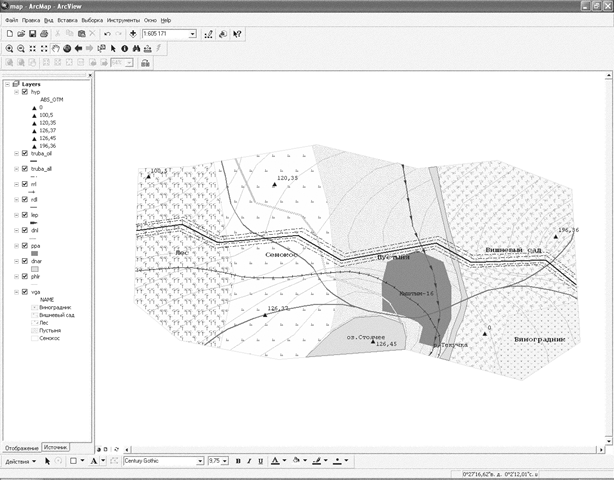

Знакомство с интерфейсом:

На приведенном главном окне программы представлены 9 групп элементов:

• строка заголовка;

• строка меню;

• строка заголовка изображения;

• полоса состояния;

• окно изображения

• панель слоев;

• панель свойств;

• палитры;

• полосы прокрутки;

В процессе работы над документом на экране ArcMap наряду с перечисленными элементами отображаются разнообразные окна диалога.

Построение карты:

Построение карты в Arc-View происходит в несколько этапов:

• создание необходимых слоев: для местности, водоемов, населенных пунктов, линий дорог и электропередач, изолиний;

• редактирование созданных слоев с помощью инструментов;

• назначение элементам карты оформления;

• добавление к элементам пользовательских данных;

• вывод подписей;

Диалоговые окна:

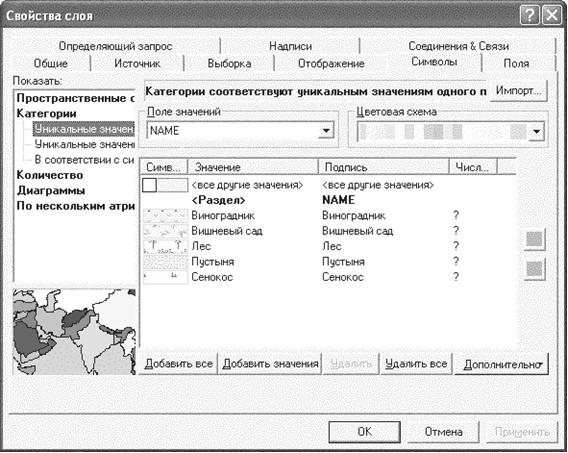

С помощью редактора слоев можно задавать различные параметры слоев и их отдельных элементов.

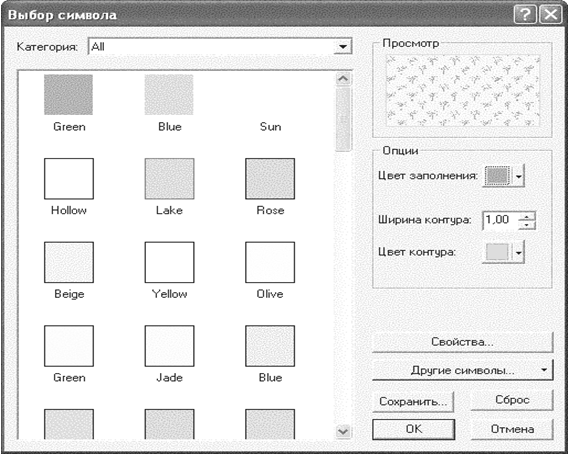

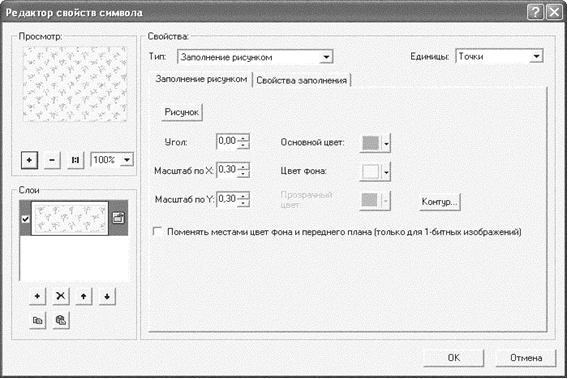

С помощью различных опций редактора символов можно задавать различные параметры объектов карты: слоев, условных обозначений, линий и т.д.

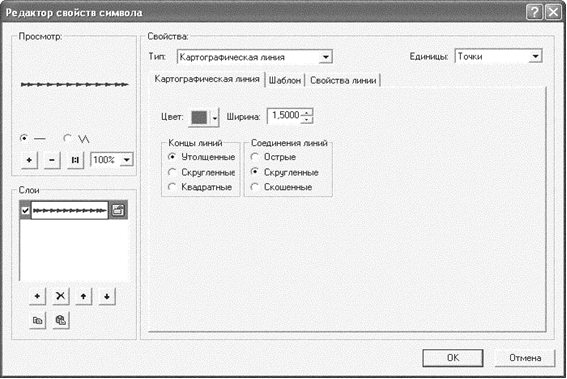

С помощью различных опций редактора линий можно задавать различные параметры линейных объектов карты.

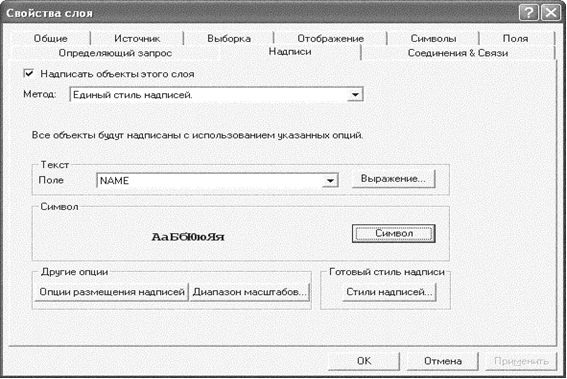

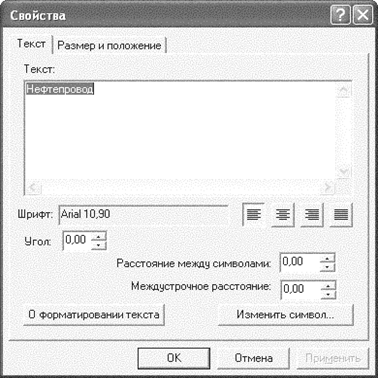

С помощью опций редактора надписей можно задавать параметры текстовых объектов карты.

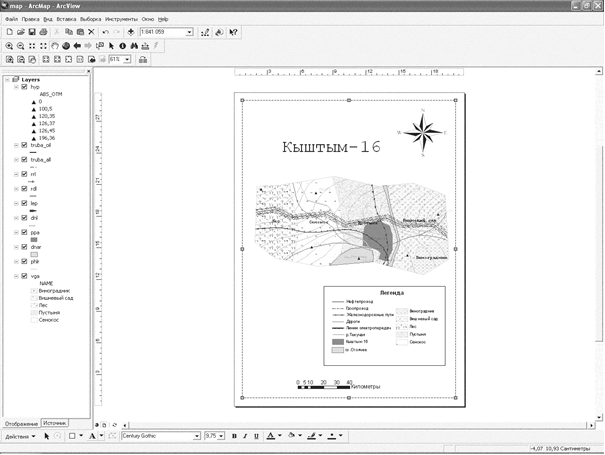

Компоновка карты:
