ТЕМА 5. ЗНАКОМСТВО С ARC-VIEW: СОЗДАНИЕ И ОБРАБОТКА РАСТРОВОГО ИЗОБРАЖЕНИЯ. ЗНАКОМСТВО С ИНТЕРФЕЙСОМ


Цель работы: Знакомство с Arc-View: создание обработка растрового изображения. Знакомство с интерфейсом.

Задание: Используя инструментарий программы Arc-View выполнить построение географической карты.

Знакомство с интерфейсом:

На приведенном главном окне программы представлены 9 групп элементов:

  • строка заголовка;

  • строка меню;

  • строка заголовка изображения;

  • полоса состояния;

  • окно изображения

  • панель слоев;

  • панель свойств;

  • палитры;

  • полосы прокрутки;

В процессе работы над документом на экране Arc-View наряду с перечисленными элементами отображаются разнообразные окна диалога.

Построение карты:

Построение карты в Arc-View происходит в несколько этапов:

  • создание необходимых слоев: для местности, водоемов, населенных пунктов, линий дорог и электропередач, изолиний;

  • редактирование созданных слоев с помощью инструментов;

  • назначение элементам карты оформления;

  • добавление к элементам пользовательских данных;

  • вывод подписей;

Панель инструментов:

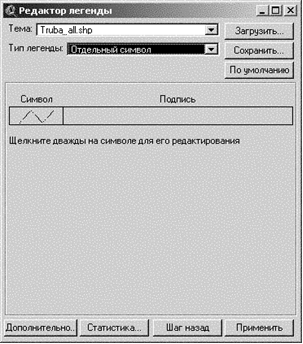

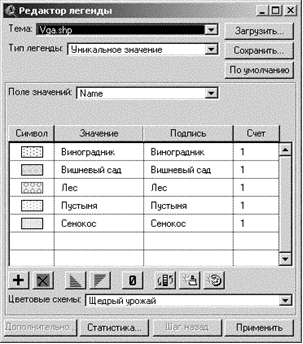

С помощью редактора легенды можно задавать различные параметры слоев и их отдельных элементов.

Палитры:

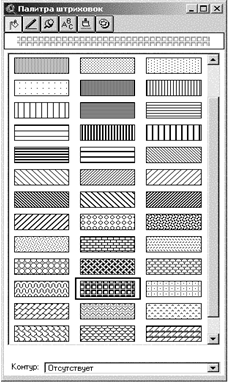

Палитра штриховок позволяет устанавливать различные типы заливки для слоев типа «многоугольник»

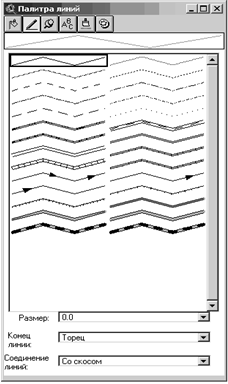

Палитра линий позволяет устанавливать различные типы границ для слоев типа «многоугольник» или вида линий для слоя типа «линия»

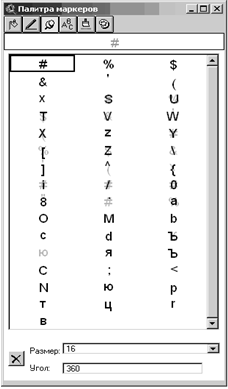

Палитра маркеров позволяет устанавливать различные отметки для слоев типа «точка». Например, отметки высот.

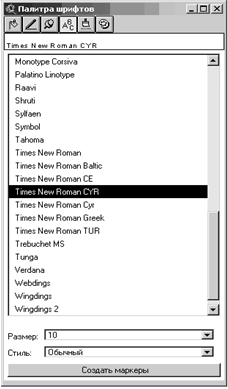

Палитра шрифтов позволяет задавать различные виды, размеры и начертания шрифтов для надписей накарте.

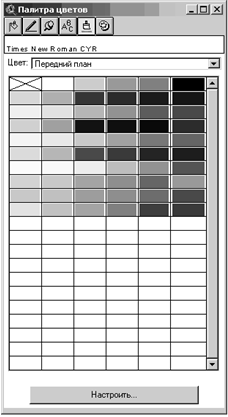

Палитра цветов позволяет задавать различные расцветки для элементов карты.

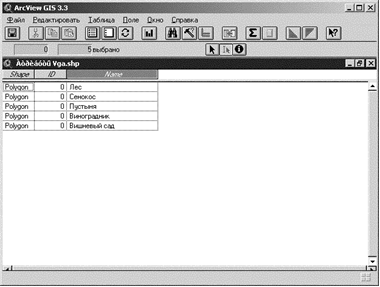

Редактор таблиц позволяет прикрепить к элементам слоев различные атрибуты, как-то: надписи, значения высот и т.д.

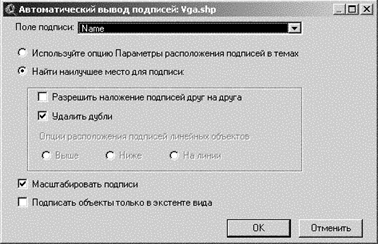

С помощью инструмента «Автоматический вывод подписей» можно на основе пользовательских атрибутов проставить надписи на карте: названия географических объектов, значения отметок высот и т.д.


Компоновка карты:

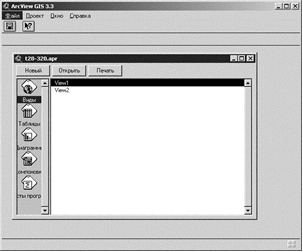

Окно проекта, вкладка с видами.

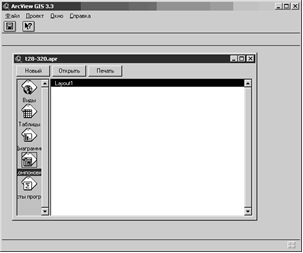

Окно проекта, вкладка с компоновками.

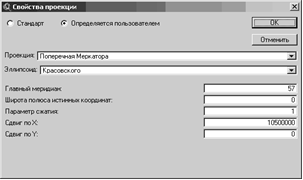

Для нового векторного вида задаются тип и различные параметры проекции.

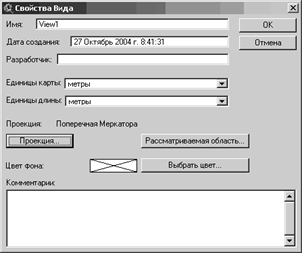

В окне «свойства вида» можно задать единицы длины и единицы карты.

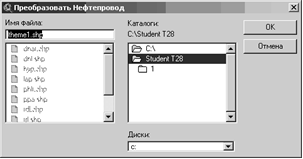

Слои для нового вида сохраняются в отдельные файлы.

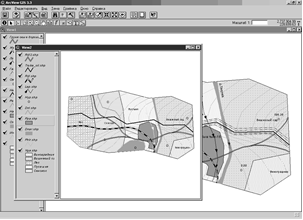

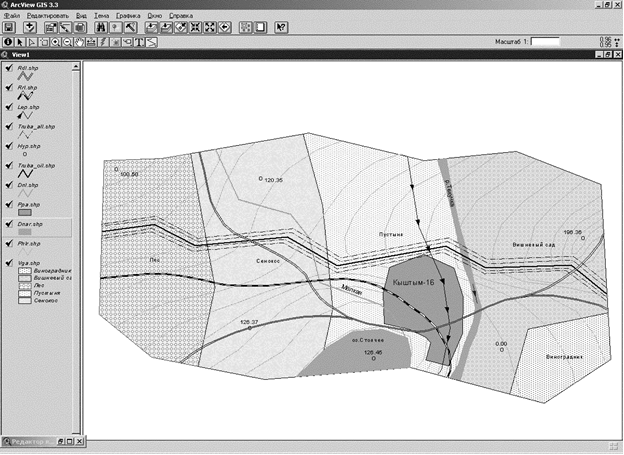

Новый вид в векторной форме.

Создание новой компоновки из векторного вида. Добавление легенды, масштабной линейки, заголовка, розы ветров и т.д.

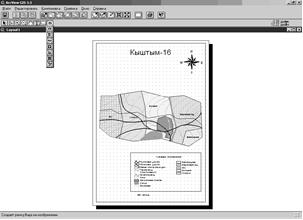

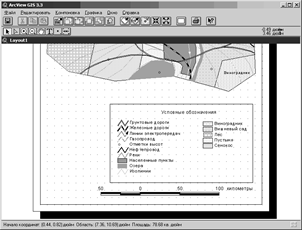

Итоговый вид созданной компоновки.
