В соответствии с рекомендациями ПБ 03-605-03 для изготовления стенки выбираем стальной лист с размерами в поставке 2000×8000 мм. С учетом обработки кромок листа с целью получения правильной прямоугольной формы при дальнейших расчетах принимаются следующие его размеры 1990×7990 мм (a×b мм).

Сначала выбираем высоту резервуара. В соответствии с рекомендациями ПБ 03-605-03 предпочтительная высота резервуара от 12 до 20 м.

Для резервуара объемом 20000 м³ принимаем номинальную высоту резервуара H_H=18. Соответственно количество поясов в резервуаре будет равно девяти (N_n = 9). Точная высота резервуара

H = a * N_n

H = 1,990 * 9 = 17,91 м

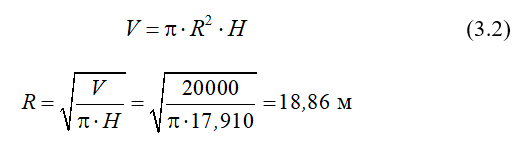

Предварительный радиус резервуара определяется из формулы для объема цилиндра

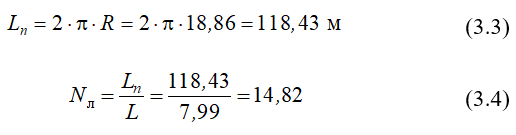

Периметр резервуара L_n и число листов в поясе N_л

Предпочтительней округлять число листов (рисунок 3.1) в поясе до целого или выбирать последний лист, равным половине длины листа.

Принимаем число листов в поясе N_л. Тогда периметр резервуара

L_n = 15 * 7,99 = 119,85 м

а окончательный радиус

Уточненный объем резервуара

Рисунок 3.1 – Развертка и сечение стенки вертикального резервуара
