В качестве обозначения операционных потоков при расчете периода их включения в работу (таблица 3.1) следует использовать их порядковые номера в составе сложного производственного потока согласно ведомости (таблица 2.1). При этом следует учесть, что количество транспортных партий обрабатываемых деталей различно для различных специализированных потоков и по условиям может меняться от 6 до 3.

После окончания технологической увязки между собой смежных операционных потоков внутри каждого из специализированных следует перейти к построению циклограммы сложного потока. Здесь графическим методом должны быть увязаны все специализированные потоки и работы вне потока, входящие в состав проектируемого сложного производственного процесса.

Полное изображение циклограммы сложного потока следует привести на 1-м листе графической части курсового проекта согласно примерной схеме размещения организационно-проектных материалов (приложение Г).

Отвлеченный пример построения циклограммы сложного потока приведен на рисунке 3.1. Здесь под номером 1 изображена организационно-техническая подготовка производства (работа вне потока), специализированные потоки N2 и 3 – поточные процессы изготовления деталей, потоки N4 и 5 – соответственно сборка изделия и его испытания с регулировкой.

При выполнении конкретного варианта курсового проекта построение графиков операционных и специализированных потоков на циклограмме следует осуществлять с использованием расчетных данных (таблица 3.1). В качестве обозначений операционных и специализированных потоков, а также работы вне потока следует использовать их порядковые номера аналогично таблице 2.1. Кроме того, следует учитывать схему сборки изделия, выбранную из приложения А.

Построение циклограммы следует начинать с изображения на ней графика организационно-технической подготовки производственного процесса. Данная работа по условиям курсового проекта выполняется вне потока и изображается на циклограмме горизонтальной линией, длина которой в выбранном масштабе времени должна соответствовать ее продолжительности.

Специализированные потоки по обработке деталей Д-1, Д-2, ..., Д-10 начинаются только после окончания организационно-технической подготовки, что должно быть учтено при построении циклограммы.

Специализированный поток, характеризующийся наибольшей продолжительностью, называется ведущим потоком. Именно он определяет время начала укрупнительной сборки узлов по окончании процесса изготовления входящих в узел деталей или начала сборки изделия, если промежуточная укрупнительная сборка деталей не предусмотрена.

Начало работ по испытанию и регулировке изделий следует связать с окончанием предыдущего этапа – сборки изделий.

Технологическая увязка последнего операционного цикла ведущего специализированного потока и последующего отдельного операционного цикла (укрупнительная сборка деталей или сборка изделия) осуществляется графическим методом с учетом длительностей предыдущего и последующего потоков.

Графические изображения специализированных потоков на циклограмме сложного производственного потока рекомендуется окрасить в различные цвета с целью их выделения и усиления выразительности графика. Причем ведущий поток следует окрасить в красный цвет.

3.2 Основные параметры запроектированных потоков

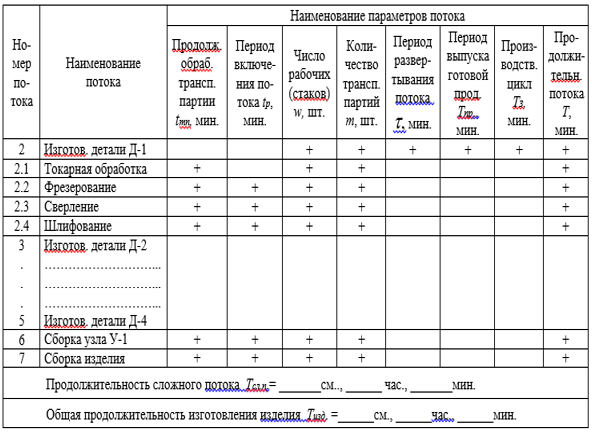

После окончания построения циклограммы необходимо с использованием графического метода определить основные параметры запроектированных потоков. Полученные данные свести в таблицу 3.2., пример заполнения которой приведен для нулевого варианта схемы сборки изделия.

Продолжительность обработки транспортных партий деталей tmn , сборки узлов и готовых изделий, их испытаний и регулировки рассчитана в ведомости (таблица 2.1).

Величины периодов включений в работу смежных операционных потоков в пределах специализированных tp следует взять из таблицы 3.1, а для следующих за ними операционных потоков (сборка узлов, сборка изделий, их испытания и регулировка) – определить по циклограмме сложного потока (рисунок 3.1).

Число рабочих мест или станков w на всех операциях процесса до оптимизации примем равным единице. Для специализированных потоков, имеющих в своем составе несколько операционных (изготовление деталей Д-1, Д-2, ... , Д-10), значение w равно числу операционных потоков в составе специализированного.

Количество транспортных партий деталей (узлов, изделий) m для различных потоков, входящих в сложный производственный процесс, приведено в приложении Б.

Период развертывания специализированного потока определяется графическим методом по циклограмме и представляет собой интервал времени от начала обработки первой транспортной партии в первом операционном потоке до начала обработки первой транспортной партии в последнем операционном потоке, входящем в состав данного специализированного.

Период выпуска готовой продукции специализированного потока Tnp определяется графическим методом по циклограмме и представляет собой интервал времени от начала обработки первой транспортной партии до окончания обработки последней транспортной партии последнего операционного потока, входящего в состав данного специализированного.

Продолжительность потока Т определяется интервалом времени от начала обработки первой его транспортной партии до окончания обработки последней На рисунке 3.1 приведены обозначения вышеописанных параметров специализированного потока.
