3. Технологическая увязка неритмичных потоков графическим методом.

Используя графический метод, осуществить технологическую увязку неритмичных специализированных потоков, входящих в объектный поток по возведению шестипролетного одноэтажного промышленного здания. В качестве захватки принять один пролет промышленного здания (m = 6).

Определить основные параметры строительного потока, если продолжительности времени работы бригад на захватках одинаковы и имеют следующие значения (таблица 3.1):

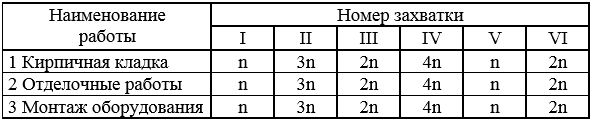

Таблица 3.1 - Продолжительность работы бригад на захватках

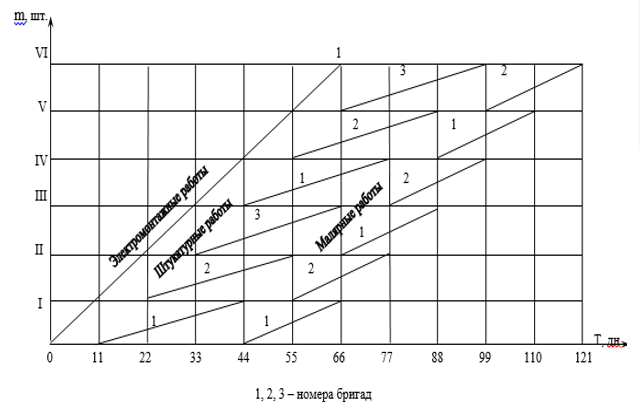

Рисунок 2.1 - Циклограмма завершения строительства десятиэтажного шестиподъездного жилого дома

I, II, …,VI – номера захваток; 1,2,3 – номера бригад

Рисунок 2.2 - Линейный календарный график завершения строительства десятиэтажного шестиподъездного жилого дом

Пример расчета:

Рассчитаем продолжительности работы бригад на захватках в соответствии с вариантом задания. Полученные данные сведем в таблицу 3.2, учитывая при этом технологическую последовательность выполнения работ.

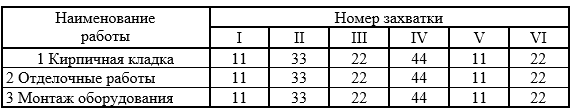

Таблица 3.2 - Результаты расчета продолжительности работы бригад на захватках в соответствии с вариантом задания

При построении циклограммы проектируемого неритмичного потока (рисунок 3.1) вначале следует выполнить графическое изображение первого специализированного потока. Затем пунктирной линией наносим график выполнения второго специализированного потока (отделочные работы). Причем второй поток включим в работу тогда, когда первый поток освободит первую захватку (т.е. на 11-й день от начала работ).

Проанализируем развитие второго потока по захваткам. Если учесть, что на одной захватке две бригады одновременно работать не могут, то вторая бригада будет простаивать в ожидании освобождения фронта работ на второй захватке в период с 22-го по 44-й день, на третьей захватке - в период с 55-го на 66-й день, на четвертой захватке - с 77-го по 110-й день, на шестой - с 132-го по 143-й день. Отмеченные промежутки времени покажем для наглядности на циклограмме отрезками а2, а3, а4 и

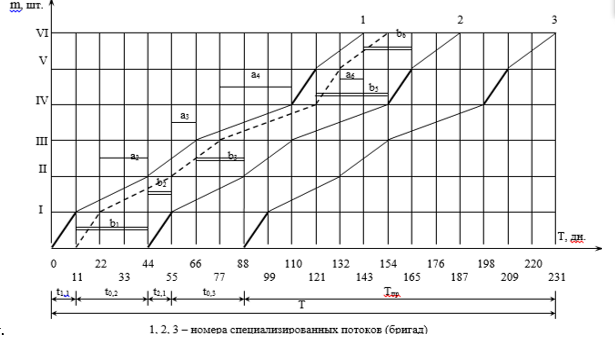

Рисунок 3.1 - Циклограмма неритмичного потока с одинаковой продолжительностью работы бригад на захватках

Числовое значение индекса в обозначении отрезка соответствует номеру захватки, на которой бригада простаивала в ожидании освобождения фронта работ.

Чтобы обеспечить бесперебойное развитие 2-го специализированного потока по всем захваткам, необходимо отодвинуть начало его функционирования на число дней, равное наибольшему значению отрезков «а». В нашем случае величина планируемого организационного перерыва t0 = а4 = 33 дня.

Если продолжительность работы первой бригады на первой захватке обозначить как t1.1, то начало работы второй бригады следует запроектировать через интервал времени равный t1.1 + t0.

В нашем случае t1.1 + t0 = 11 + 33 = 44 дня. При этом, как видно из циклограммы, бесперебойность действия бригад на всех захватках будет обеспечена. Отметим характерную особенность: бригада второго специализированного потока переходит на четвертую захватку сразу после того, как на ней закончила работу бригада первого потока.

В этом месте второй поток максимально приближается к первому (занимает так называемое критическое положение) на остальных захватках бригада второго потока приступает к работе на несколько дней позднее того, как на них заканчивает работу бригада первого потока. Следовательно, возникают простои фронтов работ. Эти простои между первым и втором потоками на различных захватках обозначим отрезками в1, в2, в3, в5 и в6.

После окончания технологической увязки первого и второго неритмичных потоков переходят к увязке второго и третьего потоков, осуществляемой способом аналогичным вышеописанному.

В рассматриваемом нами примере мы имеем дело с неритмичными специализированными потоками, характеризующимися одинаковым временем работы бригад на захватках. Благодаря этому, технологическую увязку второго и третьего потоков можно осуществить без повторения вышеперечисленных операций простым обозначением на оси времени точки начала работы бригады третьего потока на первой захватке. Причем интервал времени между исходными точками второго и третьего потоков будет равен аналогичному интервалу между первым и вторым потоками и составит в рассматриваемом примере 44 дня.

Общая продолжительность трех взаимоувязанных специализированных потоков (в днях) в данном случае может быть выражена следующей формулой:
